전동기 정격 전류 확인 가이드: 용량별(0.75kW~200kW) 표준 사양 데이터

전기 설계 및 유지보수의 기초가 되는 전동기 정격 전류(Rated Current) 표준 데이터입니다. HD현대일렉트릭 공식 대리점 현대모터코리아가 제공하는 IE3 프리미엄 효율 모터의 사양 정보를 확인해 보세요. (전동기 사양 확인 방법 보기)

📌 전동기 전류 데이터 활용 가이드

1. 전동기 전류 계산 공식 (3상 유도전동기)

명판이 훼손되었거나 사양을 예측해야 할 때 아래 표준 계산 공식을 사용합니다. 고효율(IE3) 모델일수록 효율이 높아 정격 전류는 낮아지는 경향이 있습니다.

I = P / (√3 × V × η × cosφ)

(I: 전류, P: 출력kW, V: 전압, η: 효율, cosφ: 역률)

💡 계산 예시: 11kW (15HP) 모터의 경우 (380V 기준)

          I = 11,000 / (1.732 × 380 × 0.924 × 0.814)

          I ≒ 22.2 A

※ 계산값 22.2A는 표준 데이터시트상의 정격 전류와 거의 일치함을 알 수 있습니다.

📌 전동기 정격 전류 확인이 필요한 이유

현장에서 가장 빈번하게 참조되는 3상 380V / 4P / IE3(고효율) 전동기 표준 사양표입니다. 차단기 선정 및 판넬 설계 시 공식 사양 데이터로 활용하시기 바랍니다.

출력 (kW/HP)	Frame Size	정격 전류 (A)	기동 전류 (배수)	정격 회전수 (RPM)	효율 (%)
0.75kW (1HP)	80M	1.9 A	약 6.5배	1,745	85.5%
2.2kW (3HP)	100L	5.1 A	약 7.5배	1,755	89.5%
7.5kW (10HP)	132S	15.8 A	약 8.0배	1,765	91.7%
11kW (15HP)	160M	22.5 A	약 8.5배	1,770	92.4%
15kW (20HP)	160L	30.5 A	약 8.5배	1,770	93.0%
22kW (30HP)	180M	43.0 A	약 9.0배	1,775	93.6%
37kW (50HP)	200L	72.0 A	약 9.0배	1,780	94.5%
75kW (100HP)	250S	142.0 A	약 9.5배	1,785	95.4%

※ 위 데이터는 4극(4P) 기준이며, 상세 사양은 현대모터 카탈로그를 참고하십시오.

현재 국내 삼상유도전동기는 최저소비효율제(IE3) 규정을 따릅니다. 에너지 절감 효과와 법적 준수 사항에 대한 상세 내용은 아래 링크를 확인해 주세요.

* 산업통상자원부고시 기준 / 프리미엄 고효율(IE3) 적용

현대모터코리아는 실구매 고객을 대상으로 성적서, 사양서, CAD 외형도 등 필수 기술 문서를 신속하게 지원합니다.

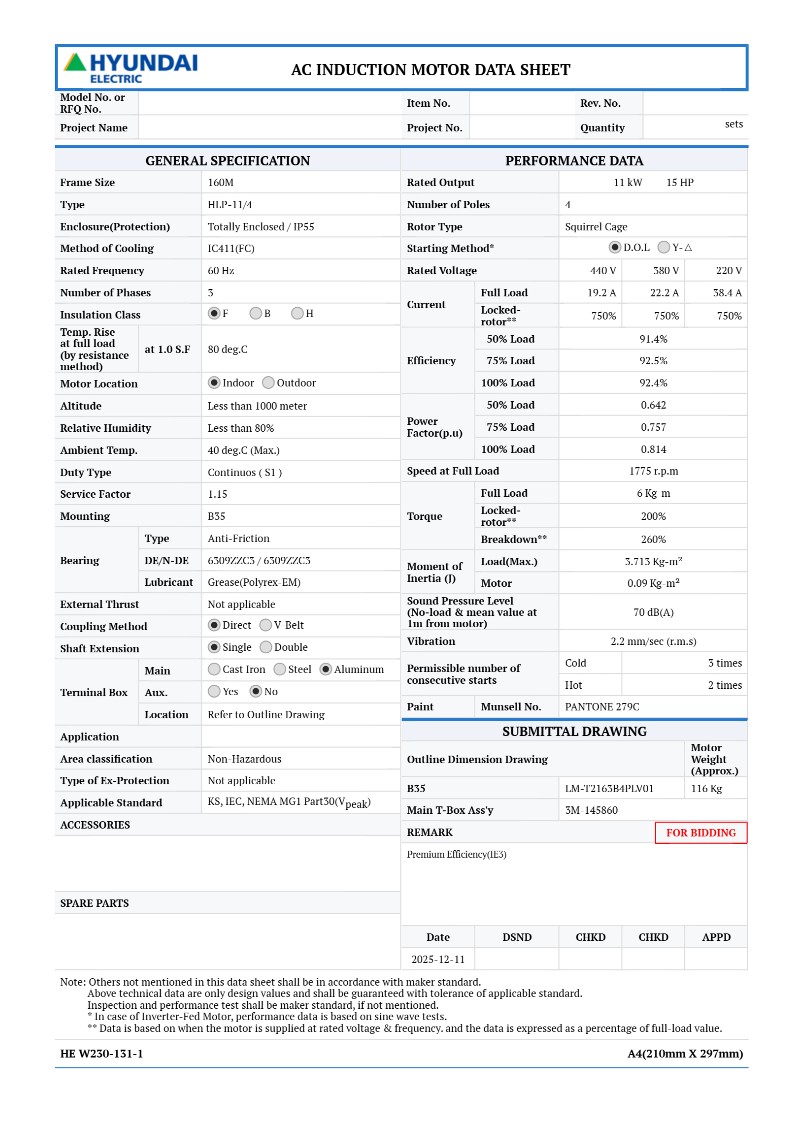

▲ 참고용 11kW 프리미엄 효율(IE3) 모터 사양서
