전동기 사양 확인 가이드: 신규 구매 및 교체 시 필수 체크리스트 6가지

모터 교체가 필요하신가요? 전동기 사양 확인만 정확해도 오발주 없이 즉시 대응이 가능합니다. HD현대일렉트릭 전동기 전문 업체 현대모터코리아가 알려드리는 명판 속 6가지 핵심 정보를 확인해 보세요.

📌 모터 주문 전 명판(Nameplate) 확인 리스트

1. 출력 확인 (kW와 HP의 구분)

전동기의 힘을 결정하는 가장 기본적인 사양입니다. 국내에서는 kW(킬로와트)를 주로 사용하지만, 수입 장비의 경우 HP(마력)로 표기된 경우가 많습니다. 단위가 다를 경우 재고 유무가 달라질 수 있으므로 정확한 확인이 필요합니다.

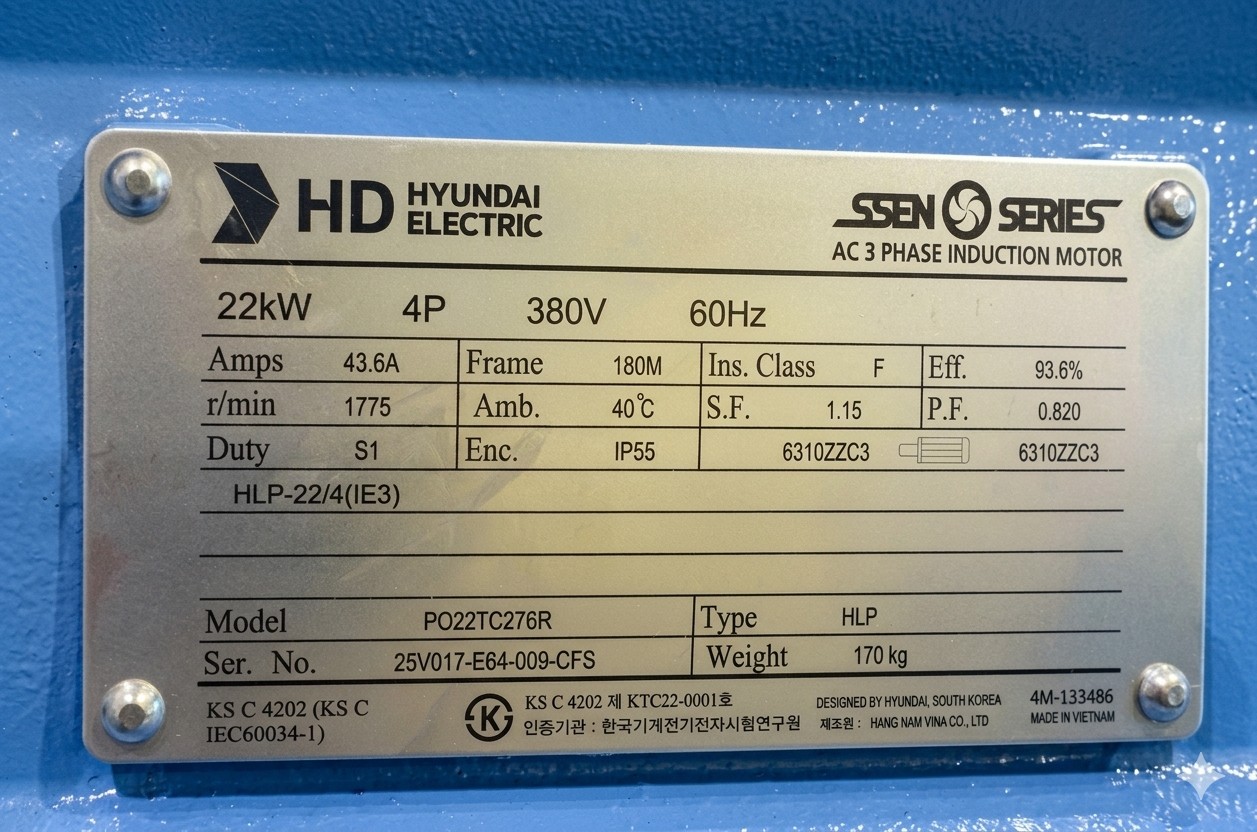

▲ 모터 명판 사진 한 장이면 가장 신속한 견적이 가능합니다.

국내 산업 현장은 일반적으로 220V, 380V, 440V를 사용하며 주파수는 60Hz가 표준입니다. 사용 환경의 전압과 모터의 정격 전압이 일치하지 않으면 모터 소손의 원인이 되므로 주의가 필요합니다.

프레임 번호(Frame No.)는 모터의 물리적 크기를 결정합니다. 교체 시 기존 기계 설비와 축 높이, 고정 홀 위치가 일치해야 하므로 아래 표를 참고하여 확인하시기 바랍니다.

Frame	폭(A)	길이(B1/B2)	높이(H)	축 직경(D)	축 기장(E)	Key 사이즈
80M	125	100	80	19	40	6×6×30
90L	140	125	90	24	50	8×7×45
100L	160	140	100	28	60	8×7×45
112M	190	140	112	28	60	8×7×45
132S	216	140	132	38	80	10×8×63
132M	216	178	132	38	80	10×8×63
160M	254	210	160	42	110	12×8×80
160L	254	254	160	42	110	12×8×80
180M	279	241	180	48	110	14×9×80
180L	279	279	180	55	110	16×10×80
200L	318	305	200	60	140	18×11×110
200LL	318	305/355	200	60	140	18×11×110
225S	356	286/311	225	65	140	18×11×110
250S	406	311/349	250	75	140	20×12×110
250M	406	349	250	75	140	20×12×110
280S	457	368/419	280	85	170	22×14×140
280M	457	419	280	85	170	22×14×140
280L	457	457/508	280	85	170	22×14×140
280LL	457	508/635	280	85	170	22×14×140

※ 상세 내용은 현대 모터 카탈로그, 사양 검색 페이지를 참고해 주세요.

모터를 바닥에 고정하는 방식(B3)인지, 플랜지로 직결하는 방식(B5)인지 확인이 필요합니다. 아래 이미지를 참고하여 설치 환경에 맞는 타입을 선택하세요.

B3 (수평 베이스형)

B5 (플랜지형)

B35 (베이스/플랜지 조합형)

현재 국내에서는 0.75kW 이상의 삼상유도전동기에 대해 IE3(프리미엄 효율) 등급 적용이 의무화되어 있습니다. 에너지 절감 및 법적 기준 준수를 위해 최신 등급 확인이 필수적이며, 상세 내용은 한국에너지공단 규제를 따릅니다.

사양 확인이 어렵게 느껴지신다면 모터 측면이나 상단에 부착된 모터 명판(Nameplate)을 사진 찍어 전송해 주세요. 명판 정보를 통해 전문가가 가장 적합한 대체 모델을 즉시 찾아드립니다.
