모터 절연등급 및 온도상승 기준 | 전동기 과열 원인(F종 절연) 정리

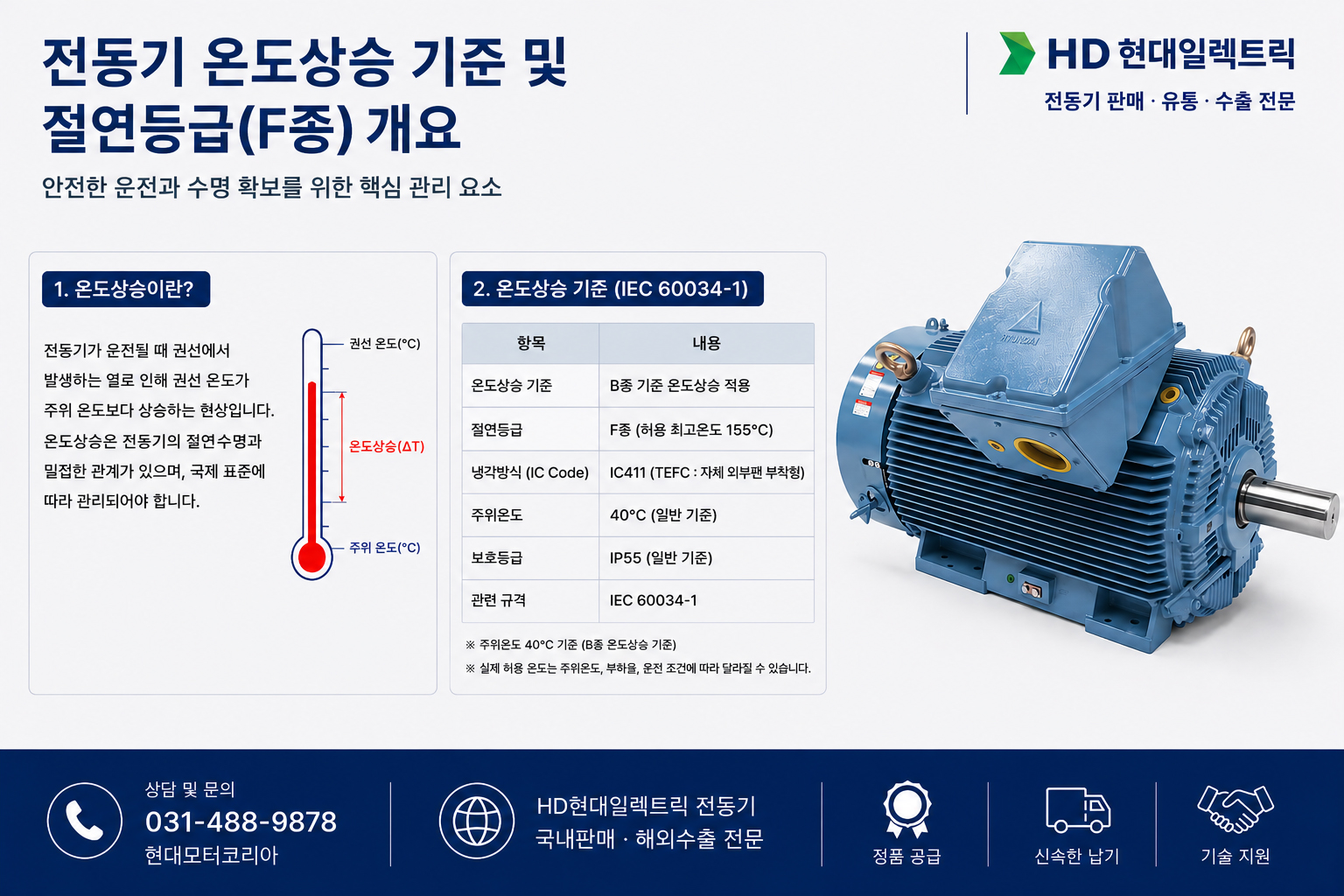

전동기 온도상승은 단순한 절대온도가 아니라, 주위온도 대비 권선 내부 온도가 얼마나 상승했는지를 나타내는 값입니다.

위 예시에서 권선온도가 120℃이고 주위온도가 40℃라면, 온도상승은 80K입니다. 여기서 K는 Kelvin 단위이며, 온도 차이를 표현할 때 사용됩니다.

절연등급은 전동기 권선에 사용되는 절연재 또는 절연 시스템이 열적으로 견딜 수 있는 허용 최고온도를 의미합니다. 산업용 전동기에서는 B종, F종, H종 절연등급이 자주 사용됩니다.

전동기 사양서에서 Insulation Class F, Temperature Rise Class B와 같은 표현을 볼 수 있습니다. 이는 절연재 자체는 F종 기준의 열적 내구성을 갖지만, 실제 운전 온도상승은 B종 수준으로 관리한다는 의미입니다.

즉, F종 절연 구조를 적용하더라도 실제 운전 온도를 더 낮게 관리하면 절연 시스템에 열적 여유가 생기며, 장시간 운전 조건에서 신뢰성을 높일 수 있습니다.

현장에서 가장 많이 하는 질문 중 하나는 “모터 외함이 손으로 만지기 어려울 정도로 뜨거운데 정상인가?”입니다.

전동기 외함 표면온도는 운전 조건, 부하율, 주위온도, 냉각방식, 설치 공간의 환기 상태에 따라 크게 달라집니다. 일반적으로 외함 표면온도는 내부 권선온도보다 낮으며, 손으로 만졌을 때 뜨겁게 느껴진다고 해서 반드시 이상 상태를 의미하지는 않습니다.

• 무부하 또는 경부하 상태인데도 외함 온도가 빠르게 상승하는 경우
• 권선 탄 냄새, 절연 냄새, 도장 변색이 발생하는 경우
• 베어링부만 국부적으로 과열되는 경우
• 상전류 차이가 크게 발생하는 경우
• 기동 후 짧은 시간 안에 과부하 계전기가 동작하는 경우
• 팬커버 주변 흡기 흐름이 약하거나 냉각팬이 손상된 경우
• 인버터 저속운전 중 발열이 지속적으로 증가하는 경우

산업용 전동기에는 운전 조건에 따라 권선온도센서(WTD), 베어링온도센서(BTD), PT100 RTD 센서 등이 적용될 수 있습니다. 특히 발전설비, 플랜트 설비, 연속운전 설비에서는 온도 감시용 센서 적용 문의가 많습니다.

산업용 전동기는 일반적으로 주위온도 40℃ 기준으로 검토되는 경우가 많습니다. 그러나 고온 환경, 밀폐 설치, 고지대 설치, 분진 축적 환경에서는 냉각 성능이 저하될 수 있습니다.

고온 환경에서 동일 출력을 그대로 적용하면 전동기 내부 온도 여유가 줄어들 수 있으므로, 장시간 운전 설비에서는 주위온도와 부하율을 함께 확인해야 합니다.

인버터(VFD) 운전은 속도 제어와 에너지 절감 측면에서 장점이 있지만, 전동기 입장에서는 상용전원 운전과 다른 전기적 스트레스가 발생할 수 있습니다.

• 저속 운전 시 축부 냉각팬 풍량 감소
• PWM 출력 파형에 의한 추가 손실 및 발열 가능성
• dv/dt 영향에 따른 절연 스트레스 증가 가능성
• 장시간 저속 고토크 운전 시 강제냉각 검토 필요
• 고출력 인버터 적용 시 절연베어링 또는 베어링 보호 대책 검토 필요

• 기존 전동기 명판사진
• 전동기 실물사진 및 설치 위치 사진
• 현재 운전 전압 및 각 상 전류 측정값
• 부하 종류: 펌프, 송풍기, 압축기, 컨베이어, 파쇄기 등
• 운전 방식: 직입기동, 와이델타, 인버터 운전 여부
• 주위온도 및 실내·옥외 설치 여부
• 발열 위치: 전체 외함, 베어링부, 단자박스, 팬커버 주변 등
• 냄새, 진동, 소음, 과부하 트립 발생 여부

현대모터코리아는 HD현대일렉트릭 전동기의 국내 공급 및 해외 수출을 진행하며, 전동기 과열 문제, 절연등급 검토, WTD/PT100 온도센서 적용, 인버터 운전 조건, 고온 환경 대응 사양 검토를 함께 안내드립니다.

정확한 검토를 위해 기존 전동기 명판사진, 운전 전류값, 설치 환경, 부하 종류, 증상 발생 시점을 함께 전달해주시면 보다 신속하게 상담이 가능합니다.

Q. 전동기가 뜨거운데 정상인가요?

산업용 전동기는 정상 운전 중에도 상당한 열이 발생할 수 있습니다. 다만 급격한 온도 상승, 탄 냄새, 도장 변색, 과전류, 베어링부 국부과열이 함께 발생하면 점검이 필요합니다.

Q. 전동기 표면온도만 보고 이상 여부를 판단해도 되나요?

표면온도는 참고값으로 활용할 수 있지만, 권선온도와 동일하지 않습니다. 정확한 판단을 위해서는 전류, 부하율, 냉각상태, 진동, 소음, 절연저항 등을 함께 확인해야 합니다.

Q. F종 절연은 무엇인가요?

F종 절연은 허용 최고온도 155℃ 등급의 절연 시스템을 의미합니다. 산업용 전동기에서는 F종 절연에 B종 온도상승 설계를 적용하여 열적 여유를 확보하는 경우가 많습니다.

Q. 인버터 사용 시 전동기 발열이 증가할 수 있나요?

저속 운전 시 냉각팬 풍량이 감소하고, PWM 출력 특성에 따라 추가 발열이나 절연 스트레스가 발생할 수 있습니다. 장시간 저속 고토크 운전 조건에서는 강제냉각팬 또는 인버터 대응 사양 검토가 필요할 수 있습니다.

Q. WTD와 PT100은 같은 의미인가요?

WTD는 권선온도센서의 기능적 명칭이고, PT100은 온도센서의 한 종류입니다. 실제 구성은 전동기 사양과 프로젝트 요구 조건에 따라 달라질 수 있습니다.
