전동기 보호등급(IP) 설명 | 모터 방진·방수 구조 및 IP등급 종류 안내
산업용 전동기는 설치 환경에 따라 먼지, 습기, 물 분사, 결로 등의 영향을 받을 수 있으며, 이를 보호하기 위한 기준이 바로 전동기 보호등급(IP Code)입니다.
특히 옥외 설치, 분진 환경, 수처리 설비, 플랜트 설비 등에서는 전동기 보호등급(IP55·IP56·IP66)과 단자박스 구조, 케이블 인입부, 히터 적용 여부 등을 함께 검토하는 것이 중요합니다.
- 전동기 보호등급(IP)은 먼지와 물에 대한 외함 보호 성능 기준입니다.
- IP등급은 첫 번째 숫자와 두 번째 숫자의 조합으로 표시됩니다.
- 산업용 전동기에서는 IP55 구조가 일반적으로 많이 사용됩니다.
- 옥외형 전동기는 IP등급 외에도 단자박스, 케이블 인입부, Space Heater 적용 여부를 함께 확인해야 합니다.
- IP등급은 IEC 60529 및 KS C IEC 60529 규격 기준으로 확인할 수 있습니다.

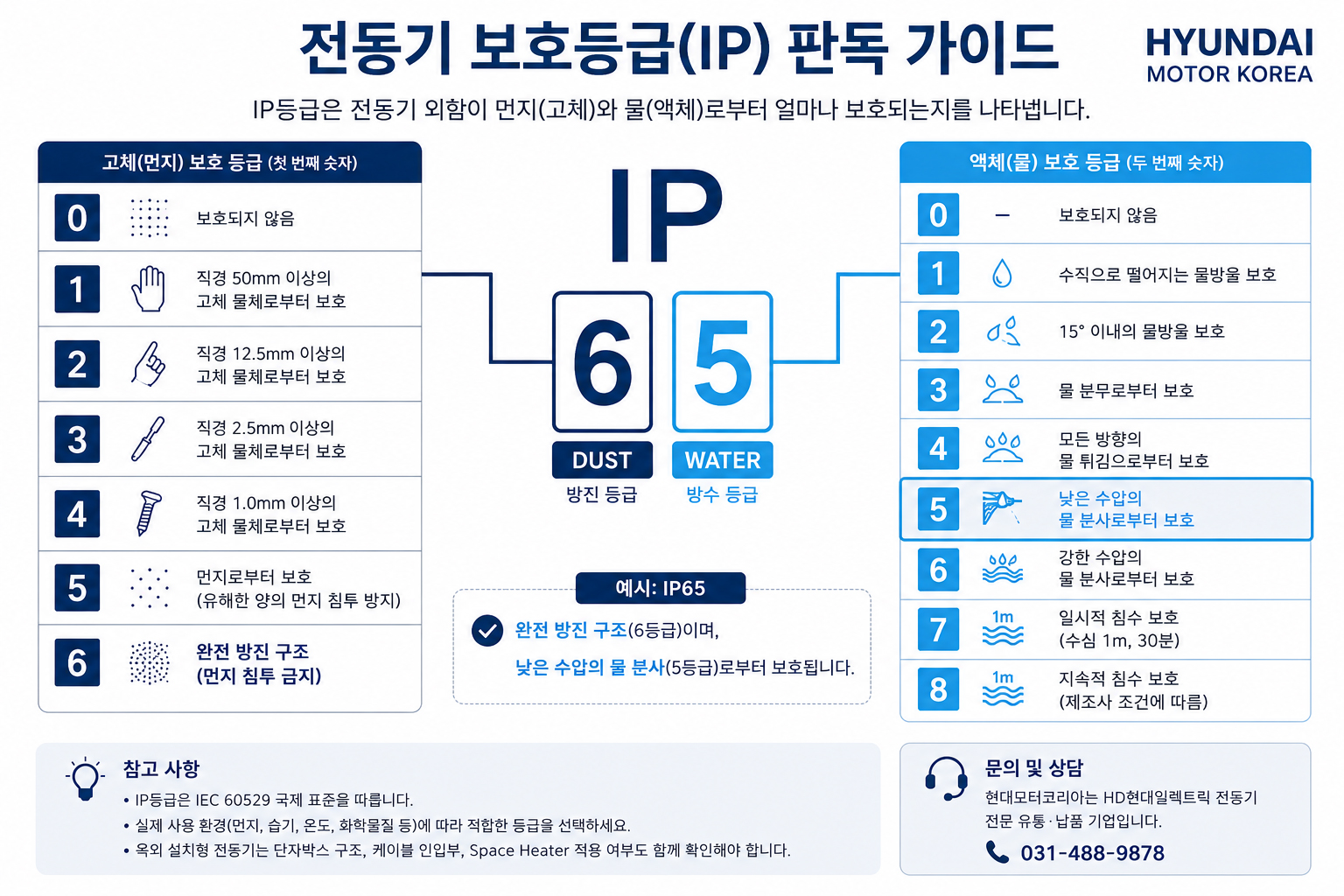

IP등급(IP Rating)이란?
전동기 보호등급(IP Code)은 전동기 외함이 외부 먼지, 고체 이물질, 물, 습기 등으로부터 내부 주요 부품을 어느 정도 보호할 수 있는지를 나타내는 등급입니다. IP는 Ingress Protection의 약자로, 외부 물질의 침입에 대한 보호 수준을 의미합니다.
X = 방진 등급 (고체 및 먼지 보호)
Y = 방수 등급 (물 및 액체 보호)
- 첫 번째 숫자(X) : 먼지 및 이물질 차단 수준
- 두 번째 숫자(Y) : 물 분사 및 침수 보호 수준
전동기 주요 IP등급 비교
| IP등급 | 보호 수준 | 산업 현장 적용 예시 |
|---|---|---|
| IP44 | 1mm 이상의 고체 보호 및 물 튀김 방지 | 실내 장비 및 일반 전기설비 |
| IP54 | 제한적 먼지 유입 방지 및 가벼운 물 튀김 보호 | 일반 산업용 설비 및 실내 기계설비 |
| IP55 | 먼지 유입 제한 및 낮은 압력의 물 분사 보호 산업 현장에서 가장 많이 사용되는 표준 전동기 등급 |
산업용 펌프, 송풍기, 에어컴프레셔, 일반 산업설비 |
| IP65 | 먼지 완전 차단 및 낮은 수압 물 분사 보호 | 옥외 제어반 및 외부 설치 장비 |
| IP66 | 완전 방진 및 강한 고압 물 분사 보호 세척 환경 및 옥외 환경 대응 가능 |
야외 설비, 선박용 장비, 세척 환경 설비 |
| IP67 | 일시적 침수 보호 (1m, 약 30분) | 침수 가능성이 있는 특수 장비 |
| IP68 | 지속적 침수 보호 | 수중 장비 및 특수 환경 |
| IP69K | 고온·고압 세척 보호 | 식품 공장 및 화학 설비 |
IP55와 IP66 전동기 차이
| IP55 전동기 | 산업 현장에서 가장 일반적으로 사용하는 표준 등급입니다. 먼지 및 일반적인 물 분사 환경에 대응 가능하며, 실내 및 일반 옥외 조건에서 폭넓게 사용됩니다. |
|---|---|
| IP66 전동기 | 완전 방진 구조와 강한 물 분사 보호가 필요한 환경에 사용됩니다. 고압 세척, 해안가, 분진이 심한 환경, 강우 노출 조건 등에 적용됩니다. |
| 주의사항 | 단순히 외부에 커버(Canopy)를 적용했다고 해서 IP55 전동기가 IP66으로 변경되는 것은 아닙니다. IP등급은 외함 구조와 시험 기준 자체가 다르므로 반드시 제조사 기준 확인이 필요합니다. |
방진 등급 구조 (첫 번째 숫자)
- 0 : 보호 없음
- 1~2 : 손가락 및 큰 물체 보호
- 3 : 2.5mm 이상 물체 보호
- 4 : 1mm 이상 물체 보호
- 5 : 먼지 유입 제한
- 6 : 완전 방진 구조
방수 등급 구조 (두 번째 숫자)
- 0 : 보호 없음
- 1~3 : 낙수 및 분무 보호
- 4 : 물 튀김 보호
- 5 : 낮은 압력 물 분사 보호
- 6 : 강한 물 분사 보호
- 7 : 일시적 침수 보호
- 8 : 지속 침수 보호
- 9K : 고온·고압 세척 보호
전동기의 설치 환경, 실내·옥외 여부, 물 세척 유무, 분진 발생 수준, 온도 변화 및 결로 환경까지 함께 검토해야 합니다.
특히 옥외 설치형 전동기(V1 등)는 DRIP COVER, Space Heater, 단자박스 방향, 결로 방지 구조 등을 함께 확인하는 것이 중요합니다.
관련 국제 규격
| KS C IEC 60529 | IP등급 및 외함 보호 구조에 대한 국내 국가표준입니다. KS C IEC 60529 국가표준 보기 |
|---|---|
| IEC 60529 | Ingress Protection(IP Ratings) 국제 기준입니다. IEC IP Ratings 안내 보기 |
옥외형 전동기에서 보호등급이 중요한 이유
옥외형 전동기는 실내 설비보다 비, 습기, 먼지, 결로의 영향을 더 많이 받을 수 있습니다. 따라서 단순히 IP등급 숫자만 보는 것이 아니라 실제 설치 조건과 부속 구조를 함께 검토해야 합니다.
비와 습기 노출
빗물이나 습기가 반복적으로 유입되면 절연저항 저하 및 단자부 부식 문제가 발생할 수 있습니다.
결로 발생
장시간 정지되는 전동기는 내부 결로가 발생할 수 있으며, 필요 시 Space Heater 적용을 검토합니다.
분진 환경
분진이 많은 환경에서는 팬커버와 냉각핀 주변에 이물질이 쌓여 발열 문제가 발생할 수 있습니다.
단자박스 보호
케이블 인입부와 단자박스 패킹 구조는 IP등급 유지에 중요한 요소입니다.
전동기 단자박스 및 내부 구조
전동기 IP등급은 외함뿐 아니라 단자박스 구조에도 영향을 받습니다. 단자박스는 전원 케이블이 연결되는 부위이므로 수분과 분진 유입을 막는 구조가 중요합니다.
단자박스 확인사항
- 케이블 인입 방향
- 케이블 그랜드 적용 여부
- 단자박스 패킹 상태
- 단자대 및 접지단자 구성
내부 구조 확인사항
- 전원 리드선 구조
- 220/380V 또는 380/660V 결선 조건
- WTD·BTD 리드선 분리 여부
- Space Heater 리드선 구성
WTD·BTD·Space Heater 구조 이해
산업용 전동기에는 운전 조건에 따라 온도센서 및 히터 옵션이 적용될 수 있습니다. 특히 옥외형 전동기에서는 결로 방지를 위한 Space Heater 적용 문의가 많습니다.
| WTD | 권선온도센서로, 전동기 권선 과열 감시에 사용됩니다. |
|---|---|
| BTD | 베어링온도센서로, 베어링 발열 및 이상 상태 감시에 사용됩니다. |
| Space Heater | 전동기 내부 결로를 줄이고 절연저항 저하를 예방하기 위해 적용됩니다. |
전동기 보호등급 검토 시 준비할 자료
- 기존 전동기 명판사진
- 기존 전동기 실물사진
- 설치 위치: 실내 / 옥외 / 수분 노출 / 분진 환경
- 요구 보호등급: IP55 / IP56 / IP66 등
- 출력(kW), 전압, 극수(P), 설치형태
- 단자박스 방향 및 케이블 인입 방향
- WTD, BTD, Space Heater 등 옵션 필요 여부
현대모터코리아 전동기 기술 상담 및 견적 문의
현대모터코리아는 HD현대일렉트릭 전동기의 국내 공급 및 해외 수출을 진행하며, 산업 현장 환경에 맞는 IP55, IP66, 옥외형 전동기 사양 검토도 함께 안내드립니다.
정확한 검토를 위해 기존 전동기 명판사진, 설치 환경, 사용 전압, 설치형태(B3/B5/V1), 실내·옥외 여부 등을 함께 전달해주시면 보다 신속하게 안내 가능합니다.
전동기 보호등급(IP) 관련 FAQ
Q. 전동기 IP55는 방수가 되는 것인가요?
IP55는 일반적인 물 분사 환경에 대응 가능한 보호 구조이지만, 침수용 구조를 의미하는 것은 아닙니다. 침수 가능성이 있는 환경에서는 별도 검토가 필요합니다.
Q. 옥외형 전동기는 반드시 IP66이어야 하나요?
반드시 그렇지는 않습니다. 설치 환경, 빗물 노출 정도, 커버 유무, 프로젝트 요구 조건에 따라 IP55, IP56, IP66 등을 검토합니다.
Q. Space Heater는 왜 사용하는가요?
장시간 정지되는 전동기 내부 결로를 줄이고 절연저항 저하를 예방하기 위해 사용합니다.
Q. WTD와 BTD는 어떤 차이가 있나요?
WTD는 권선온도 감시용, BTD는 베어링온도 감시용 센서입니다.
※ 본 문서는 IEC 60529 기준의 일반적인 IP등급 구조 설명이며, 실제 전동기 제품 사양은 제조사 구조 및 적용 환경에 따라 달라질 수 있습니다.
