단자대 / TERMINAL BLOCK

현대일렉트릭모터에 사용되는 단자대(Terminal Block)입니다.  기존에 부착 되었던 단자대보다 안정성을 보완하였고 이에따라 기존 단자대보다 사이즈가 좀 더 커졌습니다.

전동기의 단자대는 전기결선의 편의성과 안전성을 위해 주로 사용됩니다. 일반적으로 모터의 전기결선은 R.S.T 3상의 입력전기선과 모터에서 나오는 리드선을 연결하여 절연테이프로 결선을 하기에 번거롭고 안전성 부분에서 다소 미흡하다 할 수 있습니다.

보여지는 사진은 현대일렉트릭에서 제공되는 현대모터의 단자대이며 모터의 용량 또는 프레임의 사이즈별로 각각 개별적으로 적용됩니다. 모터의 프레임과 용량에 따른 단자대의 사양은 아래의 내용을 참고하시기 바라며 현대모터에 적용되는 사양이오니 다른 제조사의 전동기에서 제공되는 단자대와 치수가 유사할 수 있으나 100% 호환되지는 않습니다.

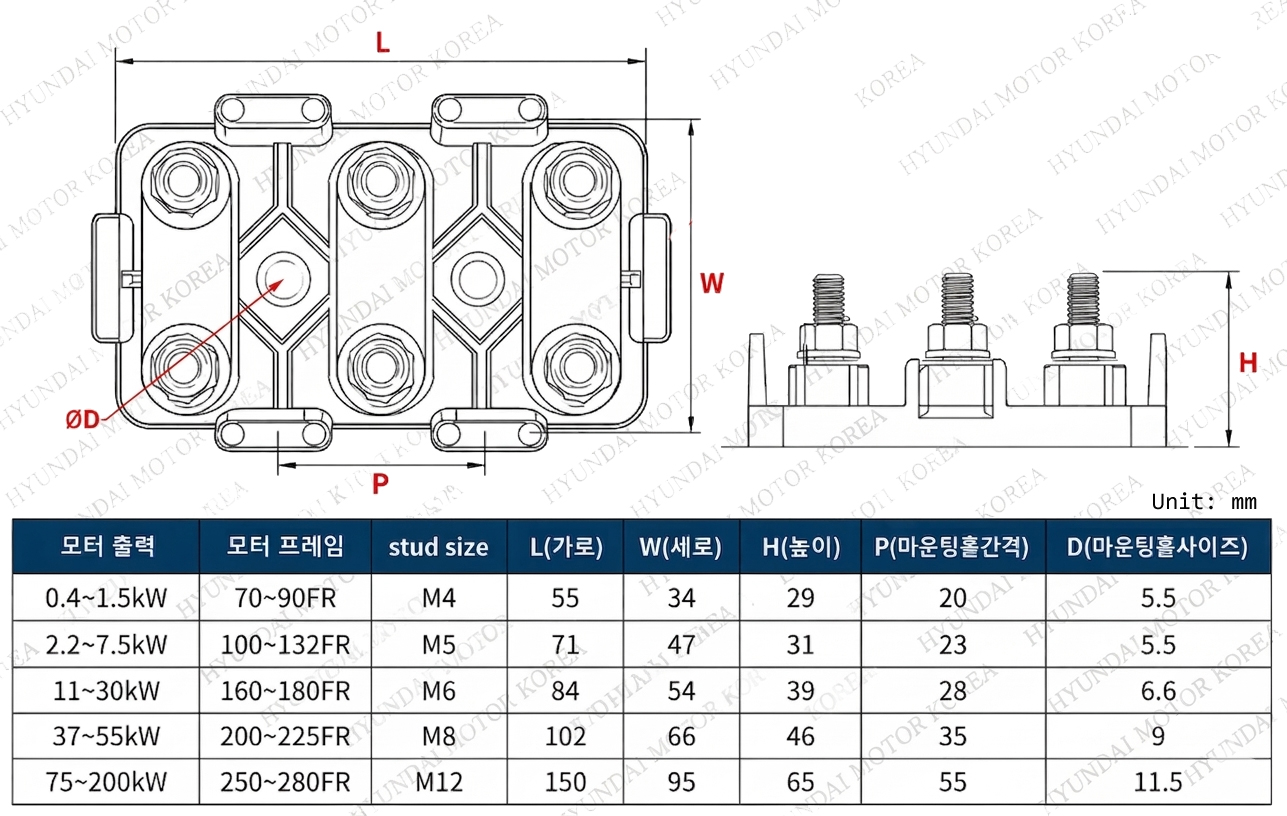

현대모터 단자대에 대하여 아래와 같이 사이즈 조견표를 참고하시기 바랍니다.

아래의 사이즈 조견표는 기본적인 사이즈이며 모터의 추가적인 옵션사양이나 제작년도에 따라서 다르게 적용 될 수 있습니다.

보유하고 계시는 실물과 치수를 비교하시면 도움이 될 것 같습니다.

약간의 오차는 있을 수 있으며 오차범위는  ±1~2 정도 입니다.

문의 031-488-9878                                           Shop 바로가기

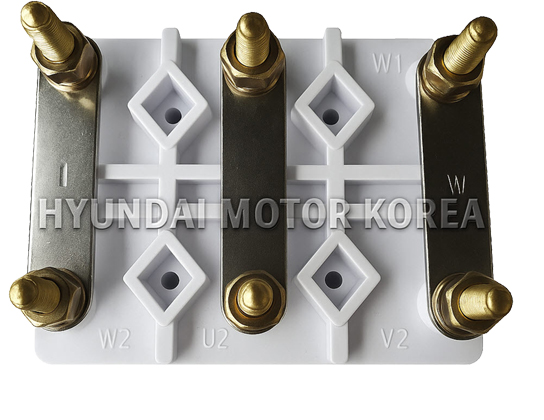

♦ NEW DESIGN SIZE

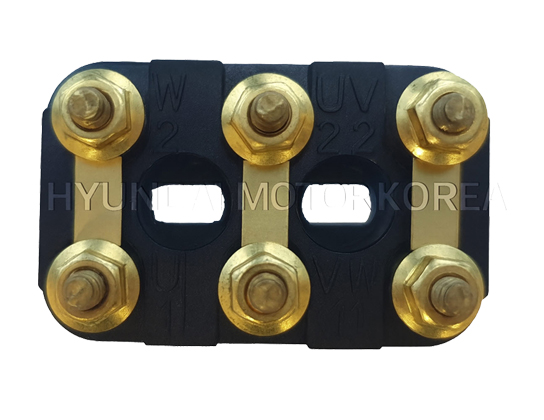

71 ~ 90 프레임의 단자대 사양 : 0.4KW / 0.75KW / 1.5KW [50*32*13MM M4 홀간격 18MM]

100 ~ 132 프레임의 단자대 사양 : 2.2KW / 3.7KW / 5.5KW / 7.5KW [71*47*20MM M5 홀간격 24MM]

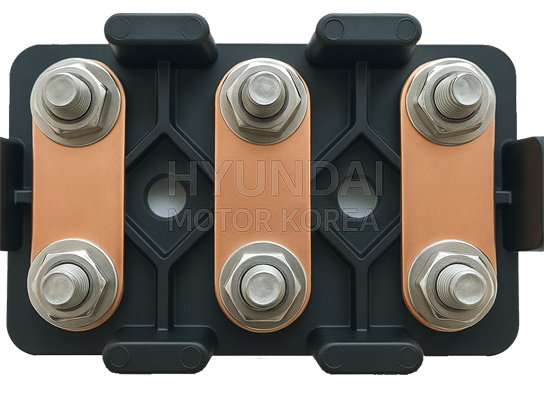

160 ~ 180 프레임의 단자대 사양 : 15KW / 18.5KW / 22KW / 30KW [84*54*28MM M6 홀간격 28MM]

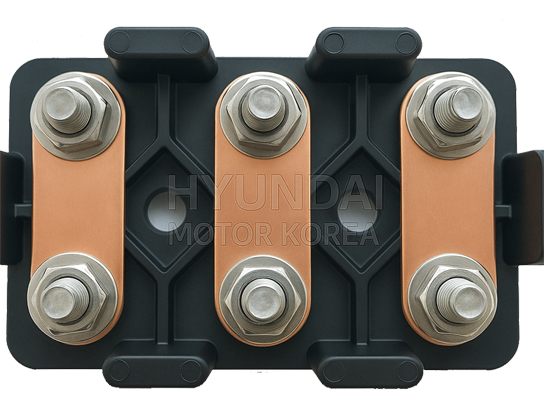

200 ~ 225 프레임의 단자대 사양 : 37KW / 45KW / 55KW [102*66*30MM M8 홀간격 35MM]

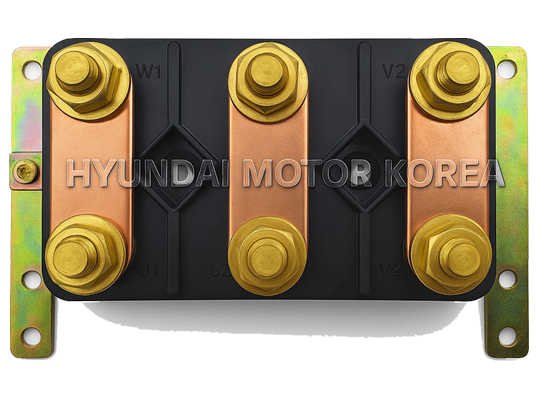

250 ~ 280 프레임의 단자대 사양 : 75KW / 90KW / 110KW / 132KW / 160KW / 200KW [150*95*22MM M12 홀간격 55MM]

♦ OLD DESIGN SIZE

71 ~ 90 프레임의 단자대 사양 : 0.4KW / 0.75KW / 1.5KW [55*34*11]

100 ~ 132 프레임의 단자대 사양 : 2.2KW / 3.7KW / 5.5KW / 7.5KW [64*40*12]

160 ~ 180 프레임의 단자대 사양 : 15KW / 18.5KW / 22KW / 30KW [78*48*13]

200 ~ 225 프레임의 단자대 사양 : 37KW / 45KW / 55KW [96*60*16]

250 ~ 280 프레임의 단자대 사양 : 75KW / 90KW / 110KW / 132KW / 160KW / 200KW [150*95*22]
