현대일렉트릭 모터 냉각팬 (Cooling Fan)
현대모터 부품 – 냉각팬 (IC411 외부냉각 방식 적용)
현대일렉트릭 모터 냉각팬은 전동기 운전 중 발생하는 내부 발열을 외부로 방출하여
안정적인 운전 상태를 유지하는 핵심 부품입니다.
외부 팬에 의해 공기를 순환시키는 IC411 강제 공냉 방식이 적용되며,
권선 온도 상승을 억제하고 절연 성능 저하를 방지하는 역할을 합니다.

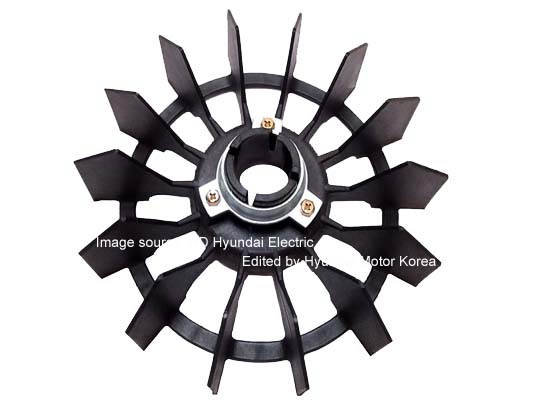

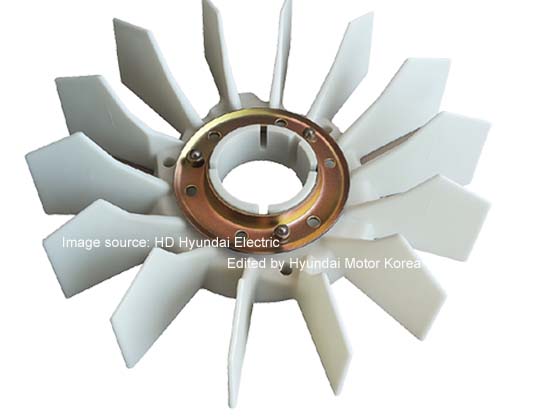

0.4kW부터 200kW까지 다양한 프레임(71M~280LL)에 대응하며,
현대일렉트릭의 주요 모터 라인업(HK, HKS, HL, HS, HLS, HLP 등)에 따라 구조 및 재질이 달라집니다.
현대 모터 냉각팬 주요 사양

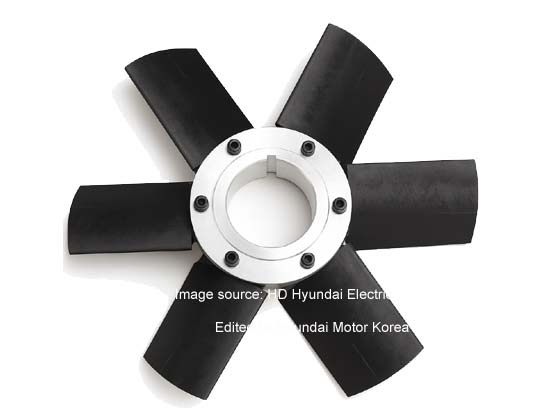

| 대응 프레임 | 71M~280LL (0.4kW~200kW 구간) / 315FR 이상 별도 제작 |
|---|---|
| 전동기 형식 | 전폐형(TEFC), 방폭형 (Ex e, Ex d, 수소방폭 등) |
| 냉각 방식 | IC411 (외부 팬에 의한 강제 공냉 방식) |
| 제작 재질 | 플라스틱(Plastic), 전도성(Conductive), 알루미늄(Aluminum), 주물(Cast Iron) |
| 주요 기능 | 권선 온도 상승 억제, 절연 열화 방지, 베어링 보호, 장시간 연속 운전 안정성 확보 |
※ 규격 확인 및 주문 가이드
전동기 냉각팬은 프레임 번호, 보호 형식(전폐형/방폭형), 제작 재질에 따라 상세 규격이 달라집니다. 정확한 부품 공급을 위해 아래 정보를 확인해 주시기 바랍니다.
- 전동기 명판 사진: 정확한 형식(Type) 및 방폭 등급 확인용
- 냉각팬 외형 치수: 외경(날개 끝에서 끝), 내경(축 삽입 부분) 위치
