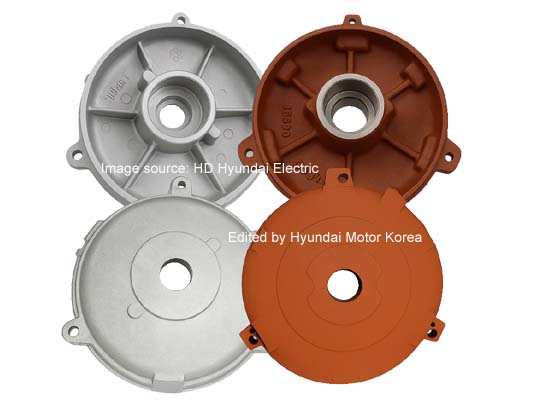

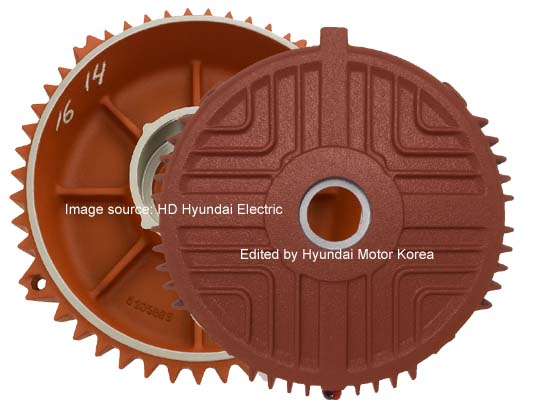

현대일렉트릭 모터 브라켓 (End Shield)

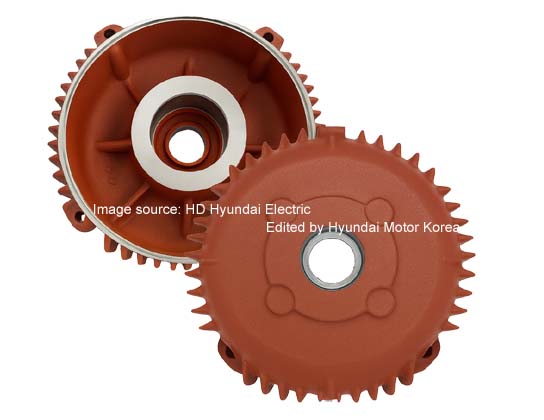

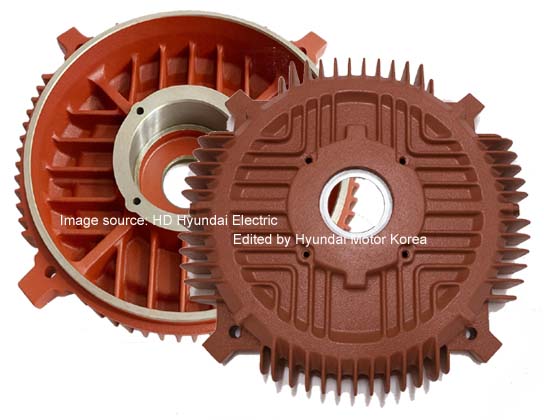

현대모터 부품 – 부하측(DE) / 반부하측(NDE) 엔드쉴드
현대일렉트릭 모터 브라켓(엔드쉴드)은 전동기의 양 끝단에 위치하여 베어링을 정확한 위치에 고정하고 회전자의 동심원을 유지시키는 정밀 구조 부품입니다.
모터 프레임과 견고하게 결합되어 베어링의 안정적인 회전을 돕고, 외부 이물질로부터 내부 권선을 보호하는 역할을 수행합니다.
고강도 주물 재질로 제작되어 운전 중 발생하는 진동과 하중을 효과적으로 흡수하며, 현대일렉트릭의 IE1, IE2, IE3 전동기 및 방폭형 모터 라인업에 따라 적용 사양이 달라질 수 있습니다.

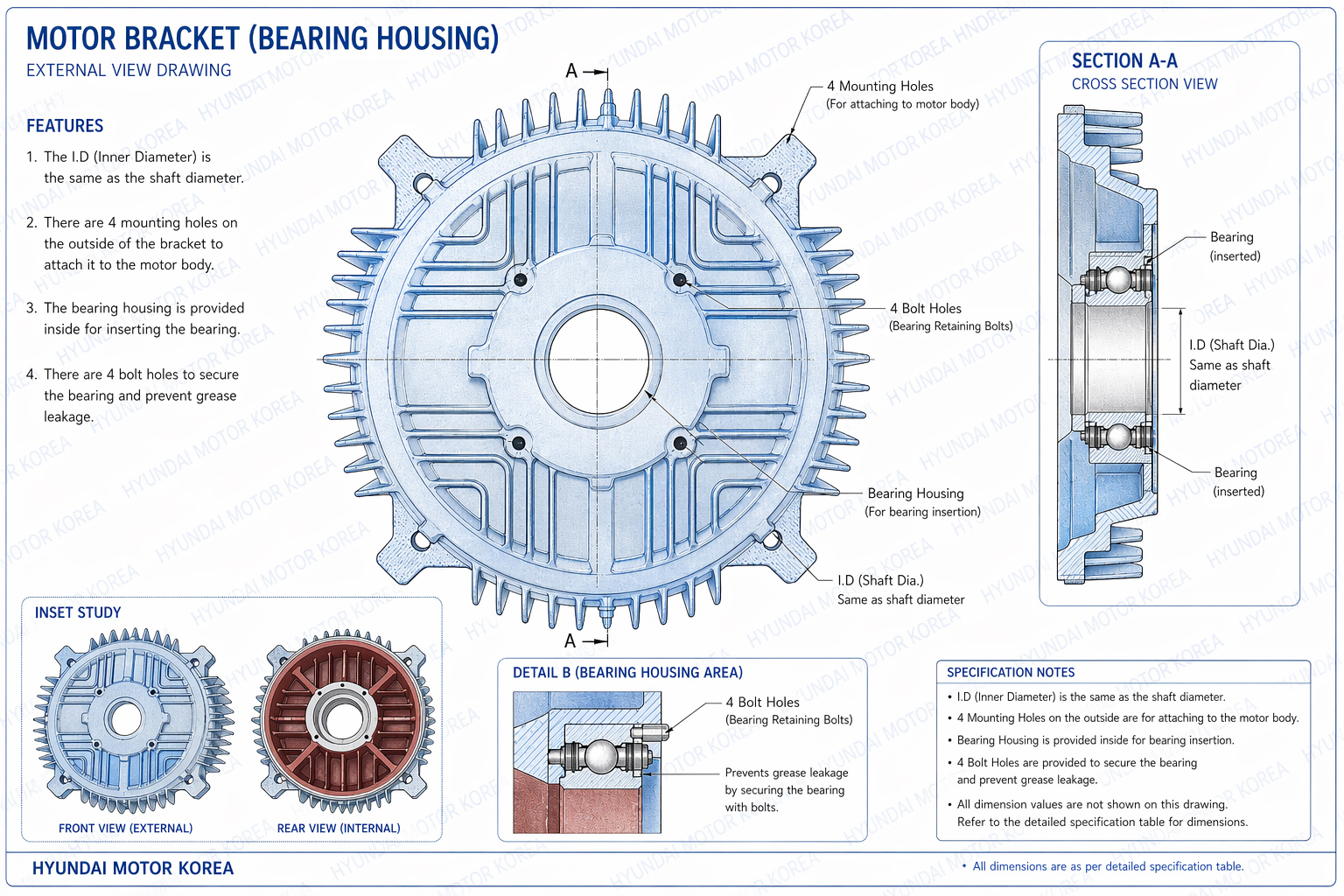

현대 모터 브라켓 주요 사양
| 대응 프레임 | 71M ~ 280LL 구간 대응 (대형 및 특수 사양 별도 제작) |
|---|---|
| 적용 전동기 | 전폐형(TEFC), 방폭형 전동기 및 특수 구조 전동기 |
| 적용 구조 | 베어링 지지, 축 정렬 유지, 엔드쉴드 구조 형성 |
| 제작 재질 | 주물(Cast Iron) 기본 / 소형 모델 알루미늄(Aluminum) 적용 가능 |
| 적용 베어링 | 깊은 홈 볼 베어링 (ZZ / C3 / NU 규격 등 프레임별 상이) |
| 주요 기능 | 베어링 지지, 축 중심 유지, 진동 억제, 회전 정렬 유지, 엔드쉴드 구조 형성, 안정적인 운전 신뢰성 확보 |
※ 규격 확인 및 주문 가이드
브라켓은 부하측(축이 나오는 쪽)과 반부하측(팬이 있는 쪽)의 규격이 다를 수 있습니다. 정확한 부품 공급을 위해 아래 정보를 확인해 주세요.
- 전동기 명판 사진: 형식(Type) 및 프레임(Frame) 번호 확인
- 브라켓 실물 사진: 전면/후면 형상 및 체결 구조 확인
- 설치 방향: 부하측(D.E) 또는 반부하측(N.DE) 선택
