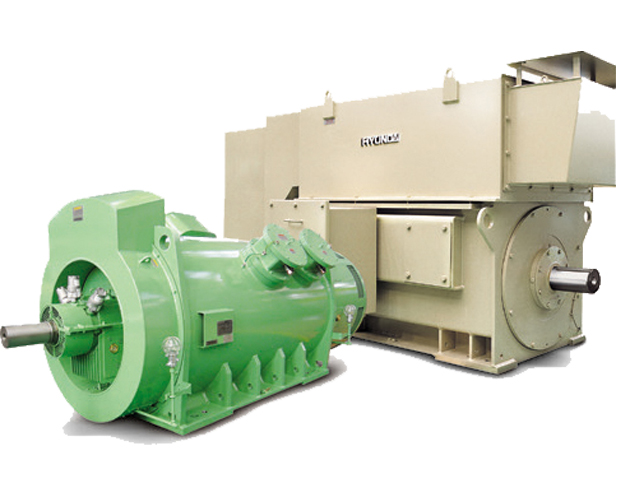

현대일렉트릭 고압 유도전동기(MV/HV)
제품 개요
현대일렉트릭 고압 유도전동기(MV/HV)는 발전설비, 플랜트, 대형 펌프/팬 등 다양한 산업 부하에 적용되는 전동기 제품군입니다.
프로젝트 조건(전압, 출력, 극수, 냉각방식, 설치형태, 베어링 등)에 따라 적합 시리즈를 구성하여 공급합니다.
아래 내용은 고압 유도전동기 제품군에 공통적으로 적용되는 기본 사양 예시이며, 프로젝트 요구 조건에 따라 달라질 수 있습니다.
| 절연 | F종 절연 |
| 온도 상승 | 80℃(저항법) / 105℃(저항법) 기준은 출력 적용표 조건에 따라 적용 |
| 주위 온도 | -20 ~ +40℃ (냉각수 온도 25℃ 기준 / 자냉식 슬리브 베어링은 0 ~ 40℃) |
| 서비스 팩터 | 1.0 |
| 베어링 | 롤링베어링 또는 슬리브베어링 |
| 적용 규격 | KS, IEC, NEMA, EN, API, BSI, AS, IS, JIS |
| 형식 | 전폐형 / 반폐형 / 옥외 반폐형 등 |
| 전압 | 2,000V ~ 14,000V |
| 극수 | 2P / 4P / 6P / 8P |
| 설치 | B3, V1 |
| 주파수 | 60Hz, 50Hz |
시리즈 구성
- HLE5 : 전폐 팬 냉각식 농형전동기
- HRQ3 : 전폐 공냉식 농형전동기
- HRN3 : 전폐 수냉식 농형전동기
- HRB5 : 반폐 농형전동기
- HRP3 : 옥외 반폐 농형전동기
- HLS7 : 전폐 권선형전동기
- HRS7 : 반폐 권선형전동기
적용 산업 분야
고압 유도전동기는 대형 부하 및 연속 운전 환경에서 안정적인 운전이 요구되는 산업 설비 전반에 적용됩니다.
- 발전설비 및 발전 보조설비
- 플랜트 설비(정유, 석유화학, 가스, 유틸리티)
- 대형 펌프 / 팬 / 블로워 / 컴프레서
- 수처리 / 담수화 / 취수·송수 설비
- 제철 / 시멘트 / 광산 / 중공업 설비
선정 체크 포인트
✓ 전압/주파수(50/60Hz)
✓ 출력/극수
✓ 냉각방식(IC)
✓ 베어링(롤링/슬리브)
✓ 취부(B3/V1)
시리즈별 요약

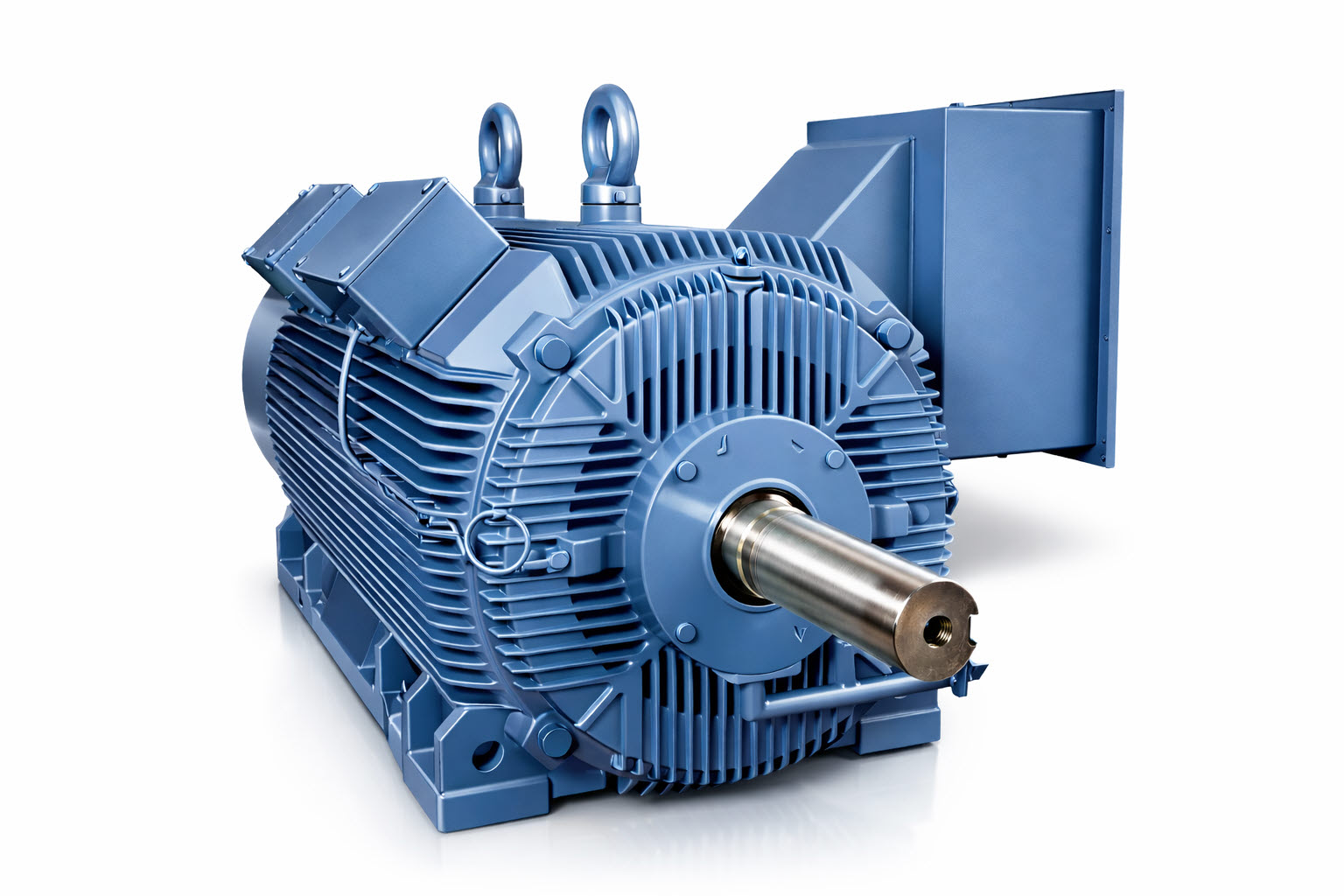

전폐형 고압모터 | HLE5 시리즈
- 외함종류 : 전폐형 (NEMA MG-1)
- 회전자: 농형
- 극수: 2 ~ 8극
- 전압: 2 ~ 7.2kV
- 출력: 200 ~ 1,000kW (60Hz, 6,600V, 4극 기준)
- 취부: IM B3 (또는 IM V1)
- 프레임 : 280 ~ 450
- 보호등급: IP54 (IEC 60034-5)
- 냉각방식: 팬 냉각식 (IC411: IEC 60034-6)

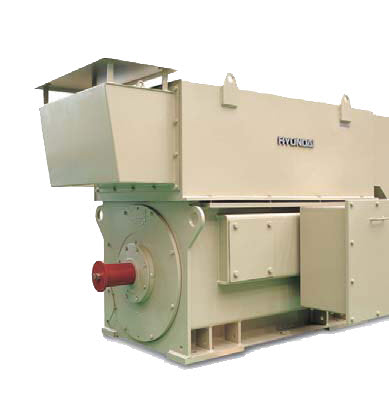

공냉식 고압모터 | HRQ3 시리즈
- 외함종류 : 전폐형 (NEMA MG-1)
- 회전자: 농형
- 극수: 2 ~ 20극
- 전압: 2 ~ 14kV
- 출력: 830 ~ 8,500kW (60Hz, 6,600V, 4극 기준)
- 취부: IM B3
- 프레임 : 355 ~ 710
- 보호등급: IP54 (IEC 60034-5)
- 냉각방식: 공냉식 (IC611: IEC 60034-6)

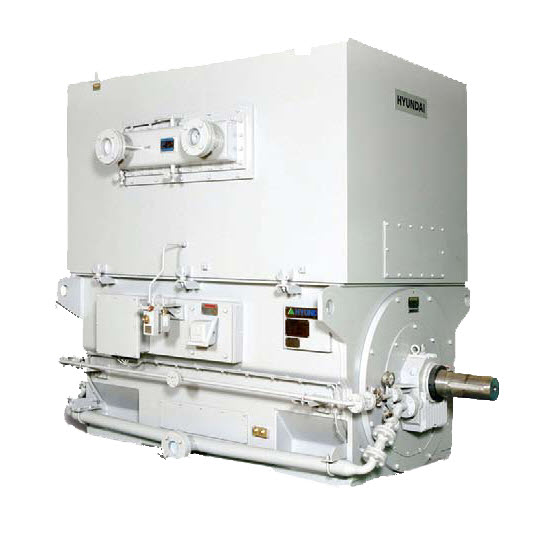

수냉식 고압모터 | HRN3 시리즈
- 외함종류 : 전폐형 (NEMA MG-1)
- 회전자: 농형
- 극수: 2 ~ 30극
- 전압: 2 ~ 14kV
- 출력: 1,030 ~ 11,800kW (60Hz, 6,600V, 4극 기준)
- 취부: IM B3
- 프레임 : 400 ~ 710
- 보호등급: IP54 (IEC 60034-5)
- 냉각방식: 수냉식 (IC81W: IEC 60034-6)

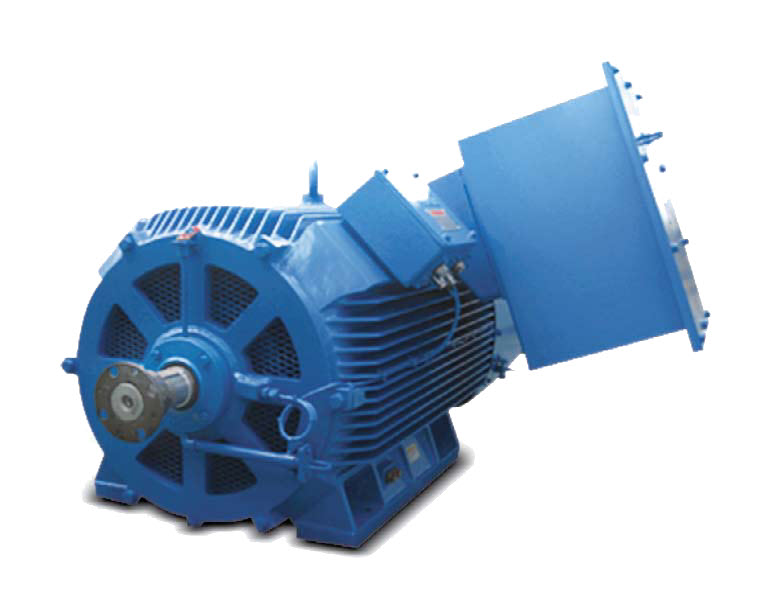

반폐형 고압모터 | HRB5 시리즈
- 외함종류 : 옥내 반폐형(NEMA MG-1)
- 회전자: 농형
- 극수: 2 ~ 8극
- 전압: 2 ~ 7.2kV
- 출력: 120 ~ 1,200kW (60Hz, 6,600V, 4극 기준)
- 취부: IM B3
- 프레임 : 280 ~ 450
- 보호등급: IP23 (IEC 60034-5)
- 냉각방식: 팬 냉각식 (IC01: IEC 60034-6)
옥외 반폐형 고압모터 | HRP3 시리즈
- 외함종류 : 옥외 반폐형 WPII
- 회전자: 농형
- 극수: 2 ~ 30극
- 전압: 2 ~ 14kV
- 출력: 1,030 ~ 11,800kW (60Hz, 6,600V, 4극 기준)
- 취부방식 : IM B3
- 프레임 : 280 ~ 710
- 보호등급: IP23W (IEC 60034-5)
- 냉각방식: 공냉식 (IC01: IEC 60034-6)
권선형 고압모터 | HLS7 시리즈
- 외함종류 : 전폐형
- 회전자: 권선형
- 극수: 4 ~ 12극
- 전압: 2 ~ 14kV
- 출력: 470 ~ 4,200kW (60Hz, 6,600V, 4극 기준)
- 취부방식 : IM B3
- 프레임 : 560 ~ 900
- 보호등급: IP54 (IEC 60034-5)
- 냉각방식: 공냉식 (IC511: IEC 60034-6)

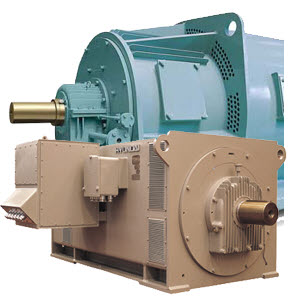

권선형 고압모터 | HRS7 시리즈
- 외함종류 : 반폐형
- 회전자: 권선형
- 극수: 4 ~ 12극
- 전압: 2 ~ 14kV
- 출력: 260 ~ 4,700kW (60Hz, 6,600V, 4극 기준)
- 취부방식 : IM B3
- 프레임 : 355 ~ 710
- 보호등급: IP23 (IEC 60034-5)
- 냉각방식: 공냉식 (IC01: IEC 60034-6)
견적 및 기술 문의
고압모터는 주문/프로젝트 사양에 따라 구성이 달라집니다. 정확한 견적 및 기술 검토를 위해 아래 정보를 함께 전달해 주세요.
- 명판 사진 또는 구매 사양서
- 전압 및 주파수(50Hz/60Hz), 출력, 극수
- 취부(B3/V1), 냉각방식(IC), 베어링(롤링/슬리브)
- 설치 환경(옥내/옥외), 요구 IP, 필요 인증/문서
메일 버튼이 동작하지 않으면 hemotor@naver.com 으로 메일을 보내주세요.
카탈로그 다운로드
고압/대형 전동기 카탈로그 및 매뉴얼은 아래 링크에서 확인할 수 있습니다.
→ 현대일렉트릭 다운로드 페이지 바로가기참고 링크
제조사 정보 및 기술 자료는 HD현대일렉트릭 공식 홈페이지 를 참고하시기 바랍니다.
기술정보 및 상품정보 등 다양한 자료는 자료실 에서 확인하실 수 있습니다.
