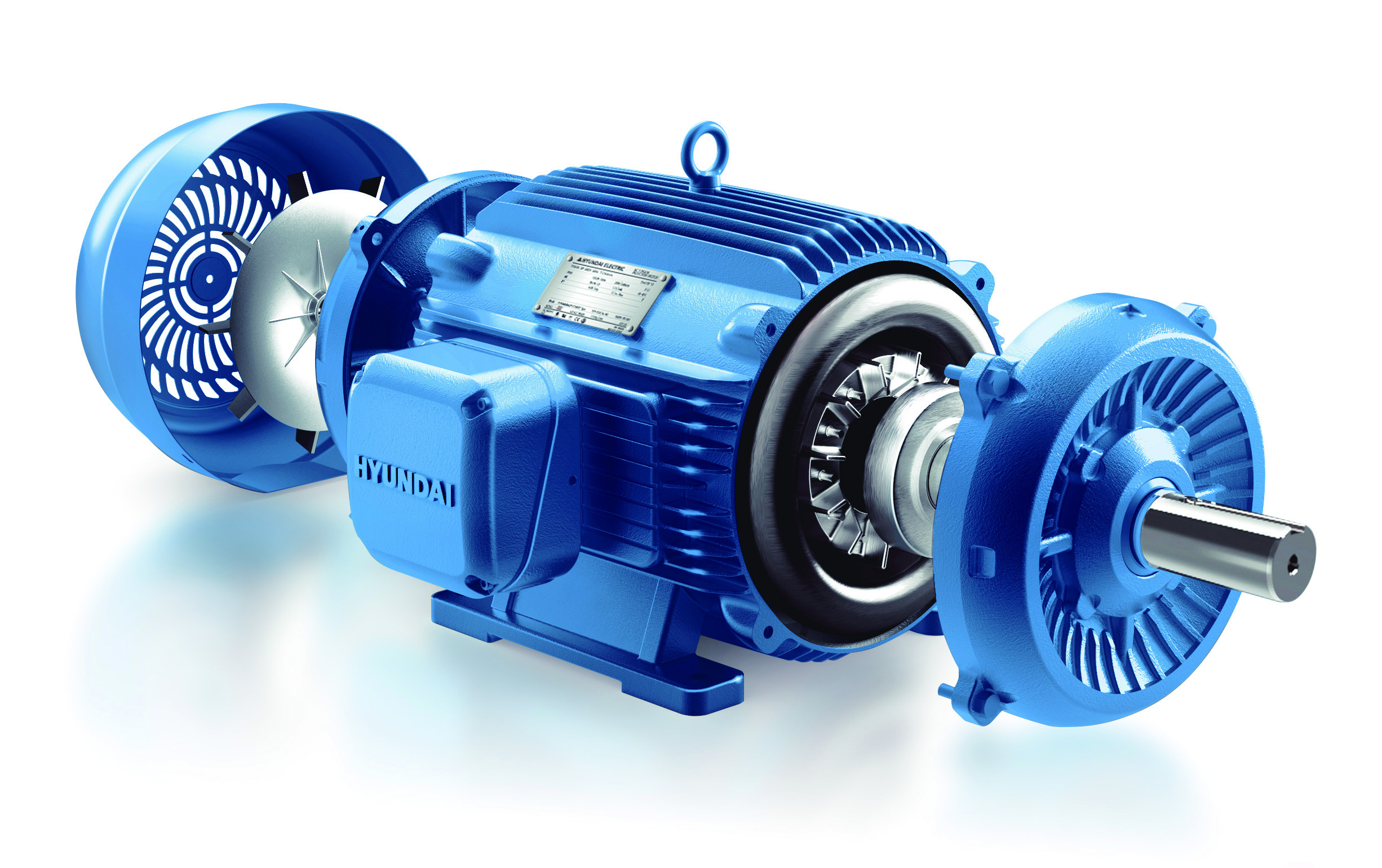

현대일렉트릭 전동기용 모터부품(Spare Parts)은 전동기 유지보수 및 긴급 정비(다운타임 최소화)를 위해 필요한 핵심 부품군입니다. 단자대, 단자박스, 냉각팬, 팬커버, 브라켓, 플랜지, 온도센서(BTD/WTD/Heater), V-Seal, 히터박스 등은 전동기 용량·프레임·축·취부 조건에 따라 사양이 달라질 수 있어, 정확한 모델/치수 확인 후 공급하는 것이 중요합니다.
본 페이지는 HD현대일렉트릭 전동기 관련 부품 안내 자료이며, 부품별 재고·가격·납기 및 최종 사양은 요청 정보(명판/사진/치수) 확인 및 발주 시점 기준으로 확정됩니다.
아래는 산업 현장에서 자주 요청되는 모터부품 품목과, 유지보수 관점에서의 필요성을 요약한 내용입니다. 부품은 모델/용량/프레임/구조에 따라 호환성이 달라질 수 있으므로, 기존 사양 확인 후 공급 여부를 검토합니다.

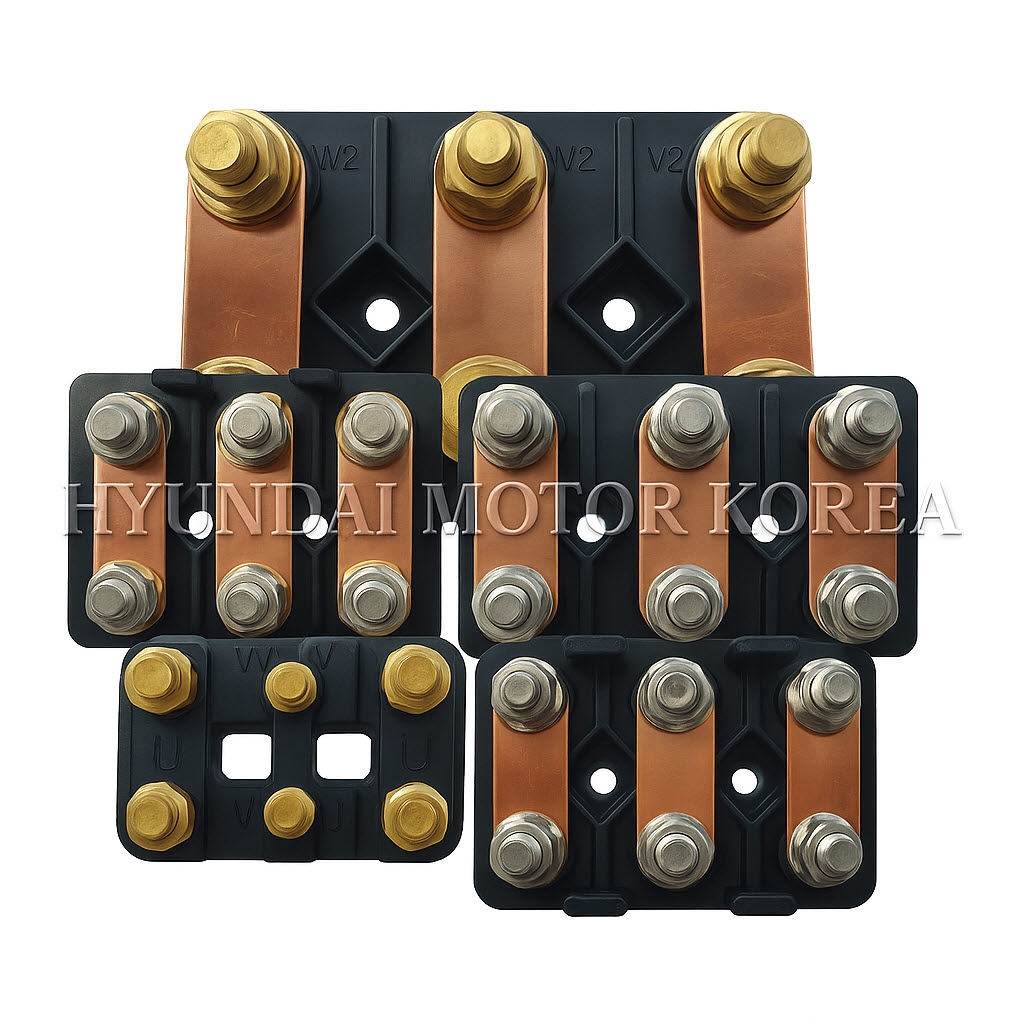

단자대는 전동기 전원 결선부의 접촉 안정성과 절연 안전성을 확보하는 핵심 부품입니다. 접촉 불량이 발생할 경우 국부 발열, 아크, 차단기 트립 등의 문제가 발생할 수 있습니다.
프레임, 용량, 전류에 따라 규격이 달라지며, 명판 정보 및 기존 단자 구조 확인 후 공급 가능합니다.

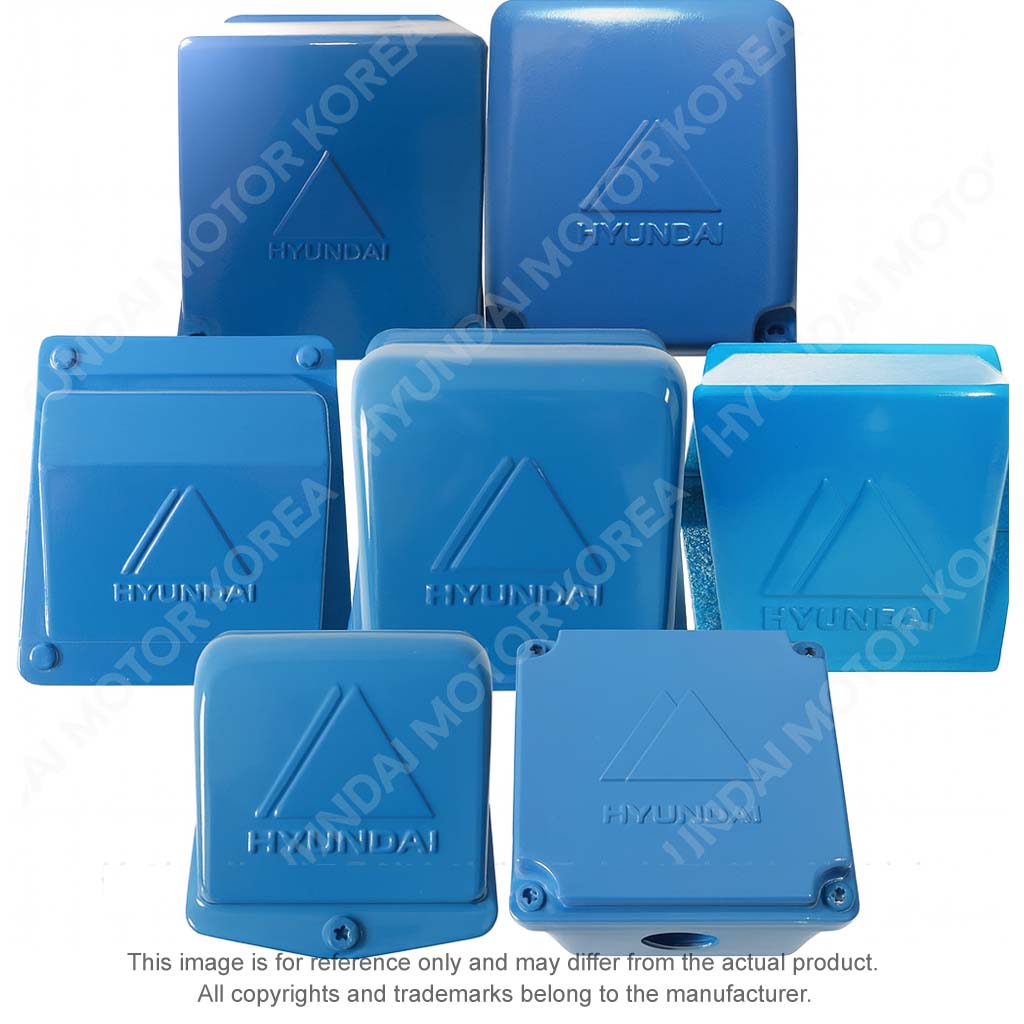

단자박스는 결선부를 외부 환경으로부터 보호하며, IP 보호등급 유지 및 안전 확보에 중요한 역할을 합니다. 케이블 인입 방향 및 단자박스 부착 위치(좌/우/상부 등)에 따라 구조가 달라질 수 있습니다.
프로젝트 요구 조건(인입 방향, 글랜드 규격, 설치 위치)에 맞춰 공급 여부를 검토합니다.

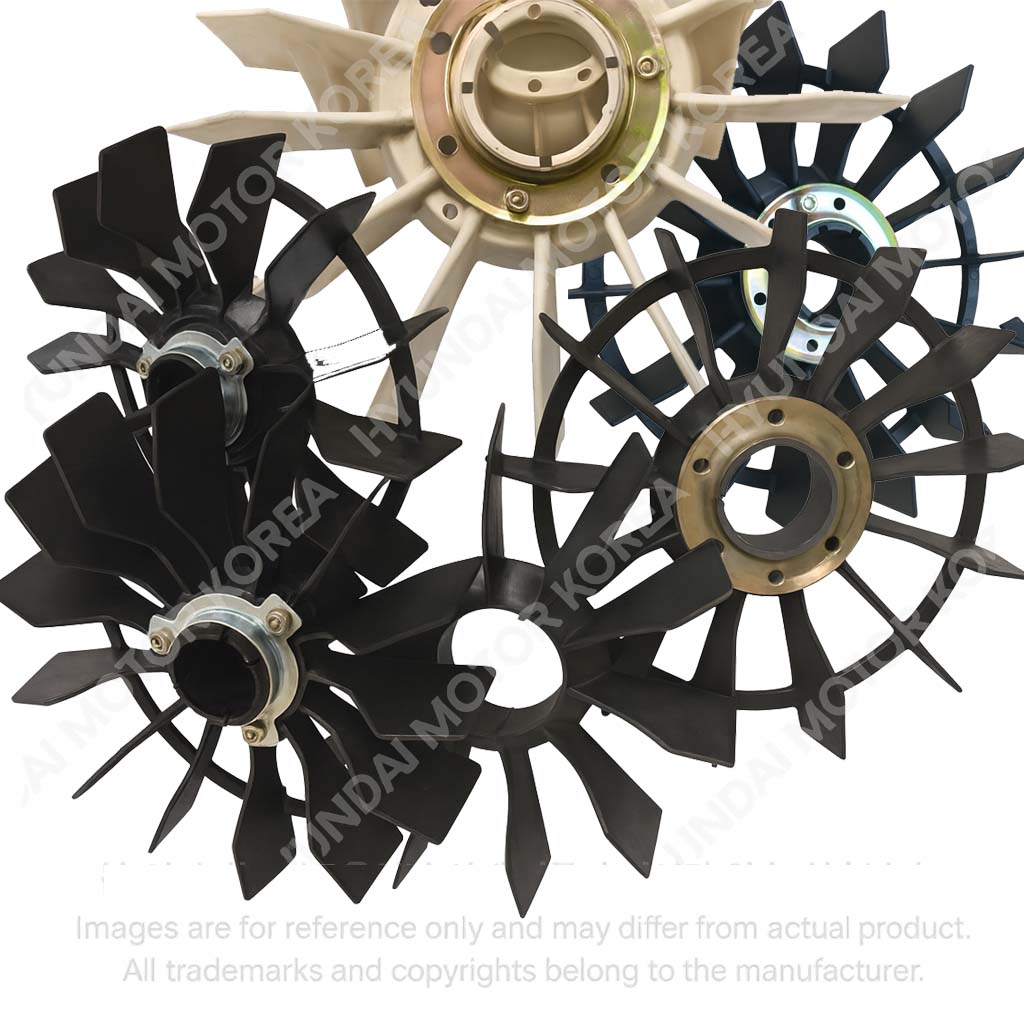

냉각팬은 전동기 내부 열을 외부로 방출하여 권선 온도 상승을 억제합니다. 팬 파손 또는 변형 시 냉각 성능 저하로 절연 열화가 가속될 수 있습니다.
프레임 및 용량, 전동기 모델명에 따라 팬 규격이 달라지므로 기존 모델 확인 후 공급 가능합니다.

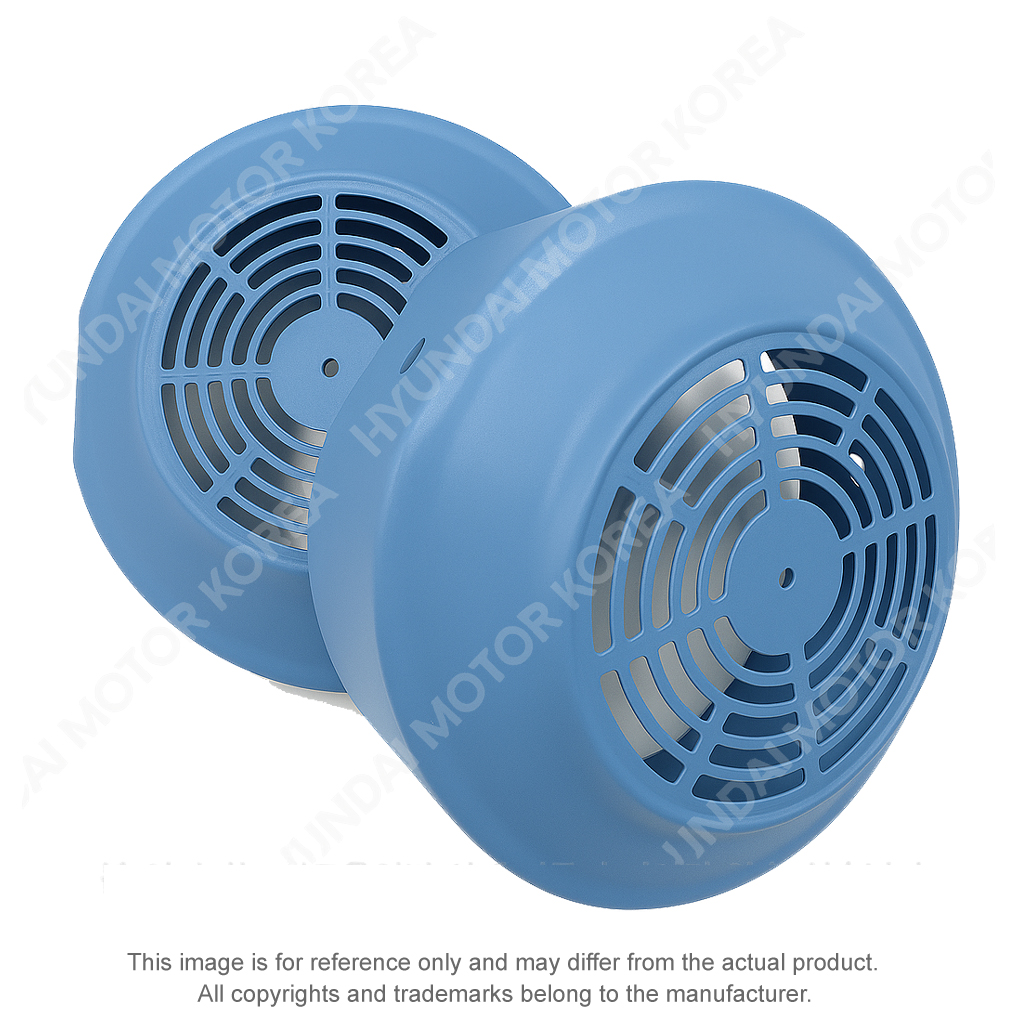

팬커버는 회전하는 냉각팬을 보호하고 이물질 유입을 차단하는 안전 구조물입니다. 파손 시 안전사고 위험이 증가하며, 설비 환경에 따라 IP 유지에 영향을 줄 수 있습니다.
프레임 및 해당 모델에 맞는 부품 공급이 가능합니다.

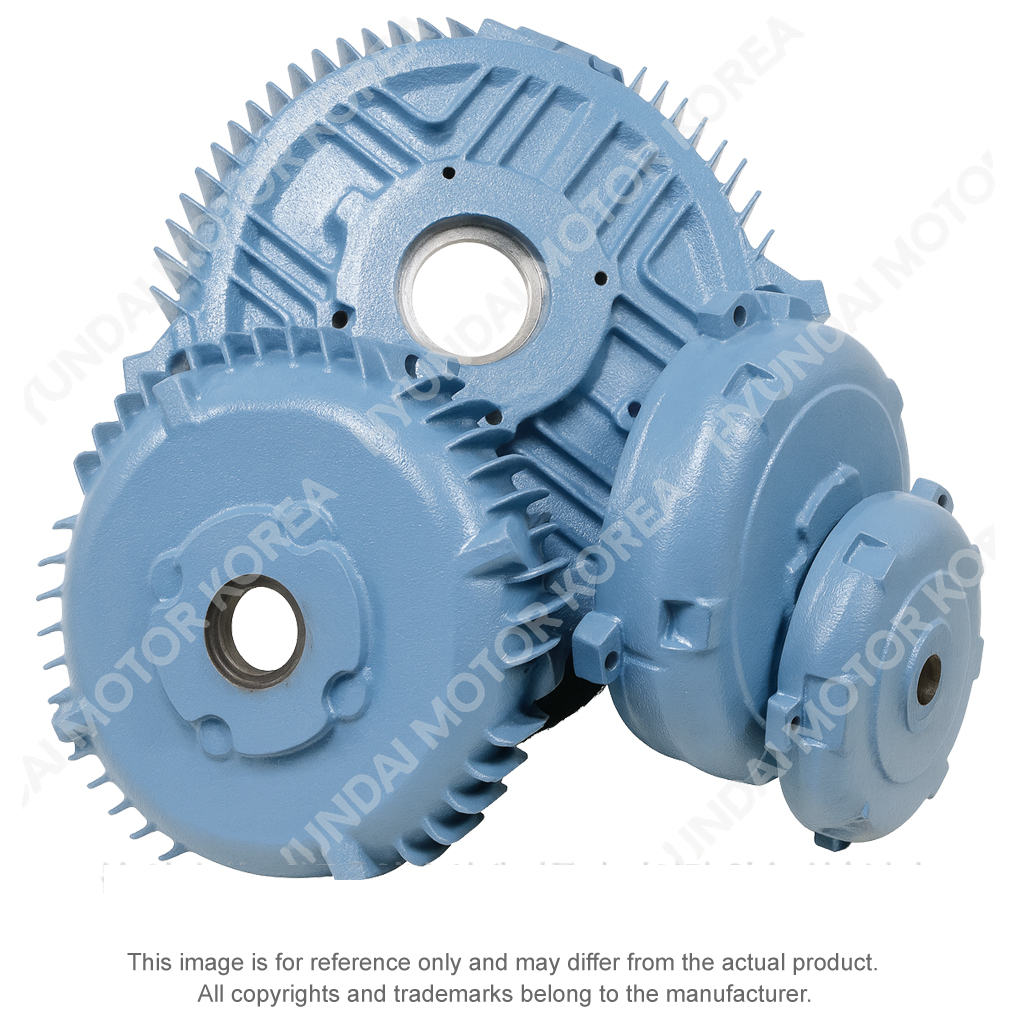

브라켓은 전동기 축 및 베어링 하우징을 지지하는 구조 부품으로, 축 정렬과 진동 안정성에 영향을 줍니다. 균열/마모/변형이 발생하면 베어링 수명 단축 및 진동 증가로 이어질 수 있습니다.
프레임 및 용량, 극수, 전동기 모델명에 따라 규격이 달라지므로 기존 모델 확인 후 공급 가능합니다.

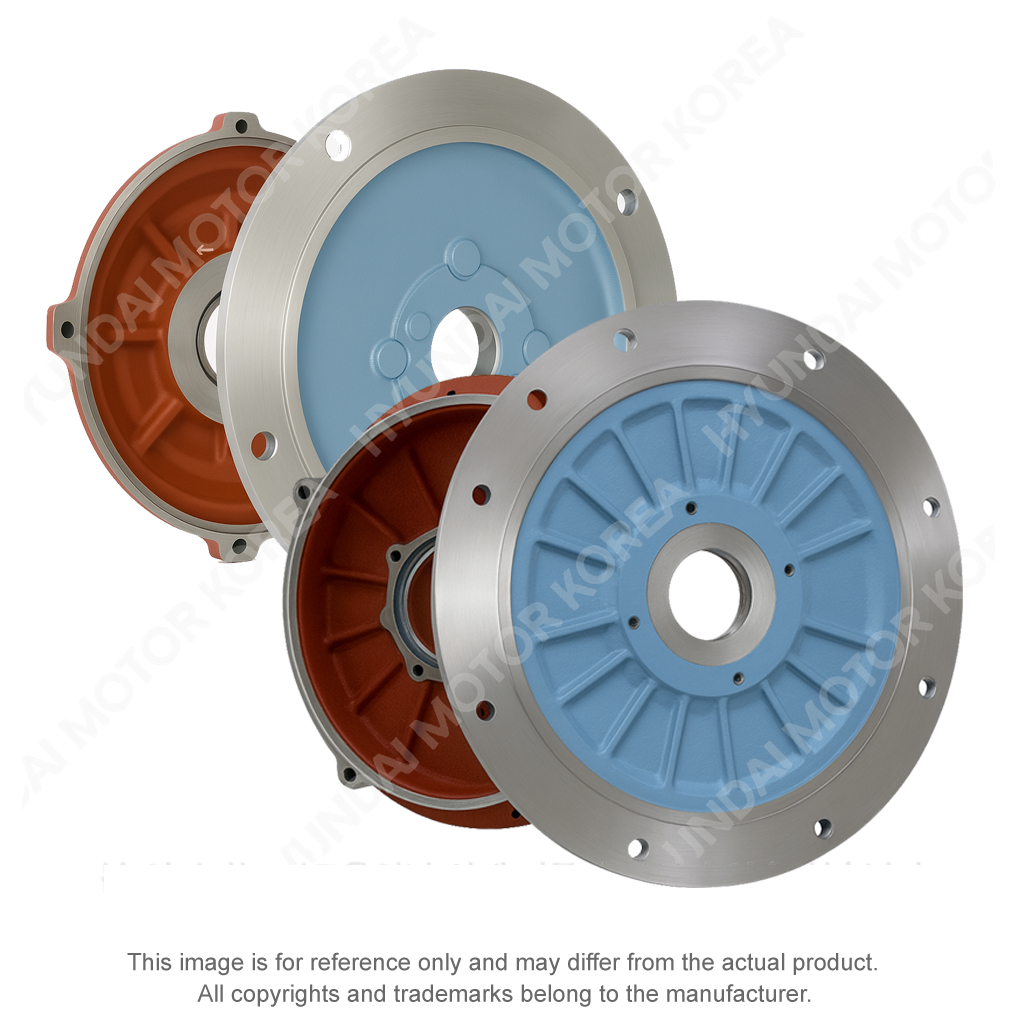

플랜지는 B5 또는 B35 취부 형태에서 부하기와 직접 체결되는 설치 부품입니다. 중심 정렬 및 치수 공차가 중요하며, 호환성 검토 없이 교체 시 기계적 문제를 유발할 수 있습니다.
프레임 및 용량, 극수, 전동기 모델명에 따라 규격이 달라지므로 기존 모델 확인 후 공급 가능합니다.

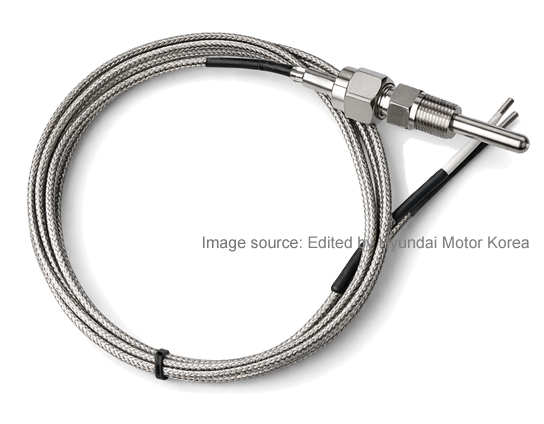

온도센서는 권선(WTD) 및 베어링(BTD) 온도를 감지하여 과열로 인한 손상을 예방하는 보호 장치입니다. 히터는 정지 상태에서 결로 방지 목적의 가열을 통해 절연 열화를 예방하는 데 사용됩니다.
센서 방식(예: RTD/PT100, Thermistor 등), 설치 위치, 리드선/단자 구조가 모델별로 달라질 수 있어, 프로젝트 요구 조건을 기준으로 적용 가능 여부를 검토합니다.

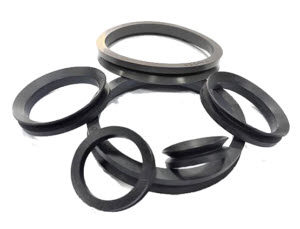

V-Seal은 축단부에서 분진·수분 유입을 억제하는 씰링 부품으로, 외부 환경이 열악한 설비에서 축 보호 및 베어링 수명 유지에 중요합니다. 씰링 성능 저하 시 오염 유입으로 베어링 손상 및 진동 증가가 발생할 수 있습니다.
축 직경 및 하우징 구조에 따라 규격이 달라지므로 기존 사양 확인 후 공급 가능합니다.

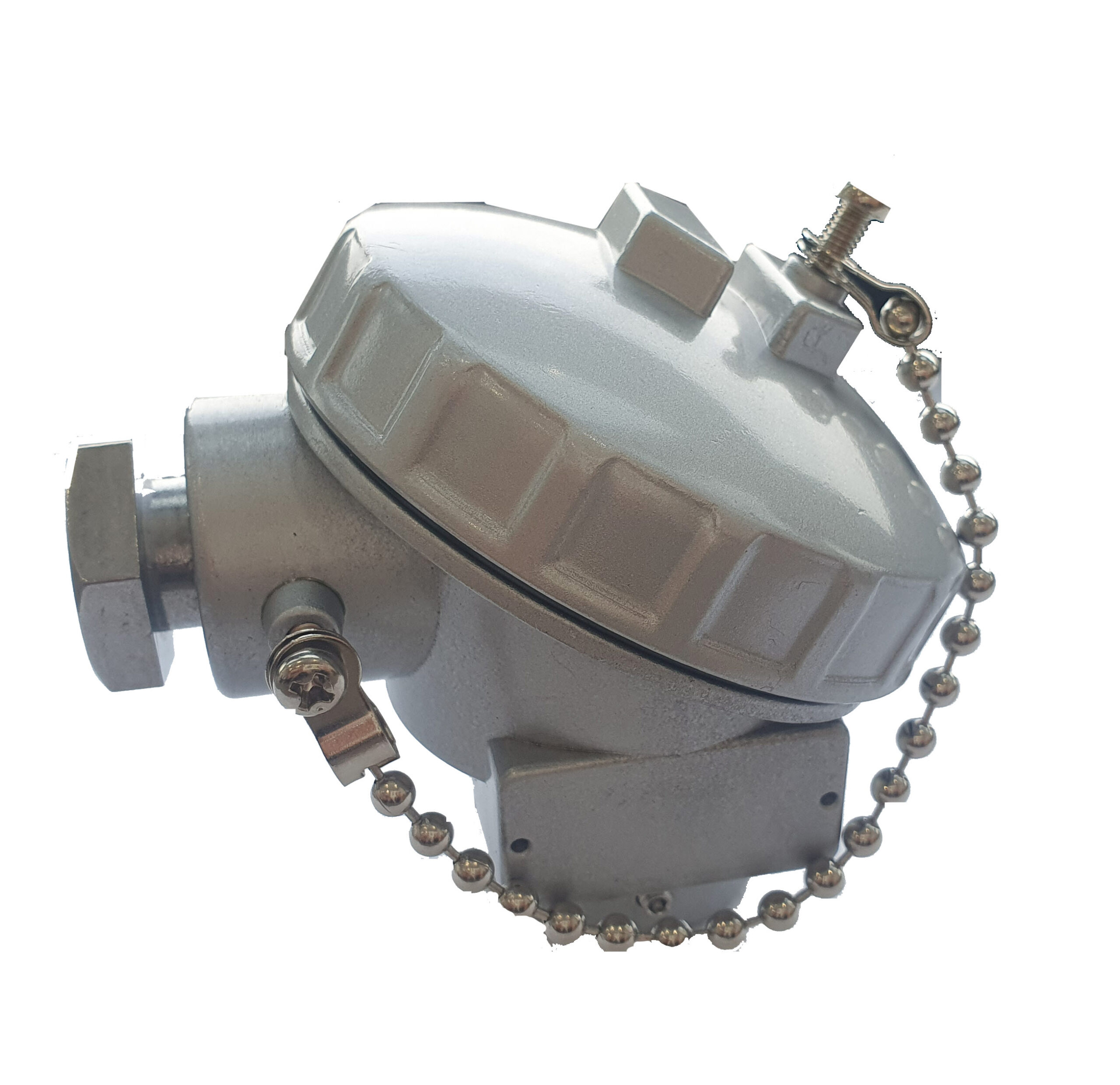

히터박스는 결로 방지용 히터 회로 및 결선부를 보호하는 구조물입니다. 옥외 설치 또는 습기가 많은 환경에서 절연 저하를 예방하는 데 도움이 됩니다.
전원 조건 및 설치 위치(단자박스 연동 여부 등)에 따라 사양이 달라질 수 있으므로 확인이 필요합니다.
아래 항목은 현장에서 자주 발생하는 대표 징후입니다. 동일 증상이 반복되면 부품 점검 및 교체 검토가 필요합니다.
교체 주기는 운전 시간, 부하, 주변 환경(분진/습기/온도) 및 정비 체계에 따라 달라질 수 있습니다. 아래는 현장 점검 기준으로 적용 가능한 실무형 가이드입니다.
| 부품 | 점검 권장 | 교체 판단 기준 | 비고 |
|---|---|---|---|
| 단자대 | 정기 점검 시(연 1회 이상 권장) | 변색/그을림, 체결부 풀림 반복, 국부 발열 | 기동 빈도 높을수록 점검 강화 |
| 단자박스 | 정기 점검 시 | 균열/파손, 누수 흔적, 글랜드/패킹 손상 | 옥외/고습 환경은 우선 점검 |
| 냉각팬/팬커버 | 정기 점검 시 | 균열/파손, 간섭 소음, 냉각 성능 저하(과열 경향) | 분진 환경은 청소/점검 주기 단축 |
| 브라켓/플랜지 | 진동/정렬 점검 시 | 균열, 정렬 불량 반복, 체결부 변형/마모 | 호환성 검토 없이 교체 금지 |
| 온도센서(BTD/WTD) | 보호계전기 점검 시 | 경보 오작동, 단선/접촉 불량, 측정값 불안정 | 센서 방식/저항값 등 사양 확인 필요 |
| 히터/히터박스 | 우기/동절기 전후 | 결로 증가, 절연저항 저하, 전원 불량 | 옥외/고습 환경은 적용 권장 |
| V-Seal | 분진/수분 환경 정비 시 | 씰 립 마모, 오염 유입 흔적, 베어링 오염 반복 | 축 직경 기준 규격 확인 필요 |
실제 교체 판단은 운전 데이터(진동/온도/절연저항) 및 현장 점검 결과를 기준으로 검토가 필요합니다.
모터부품은 전동기 유지보수 및 설비 안정운전을 위한 정비 범위 전반에 적용됩니다.
모터부품은 모델 및 프레임에 따라 호환성이 크게 달라질 수 있으므로, 정확한 확인 정보가 필요합니다.
모터부품은 품목/공급조건/수출 조건에 따라 서류 및 포장 방식이 달라질 수 있습니다.
모터부품은 전동기 모델/프레임/치수 조건에 따라 호환성 검토가 필요한 제품군입니다.
표준 부품은 재고 상황에 따라 빠른 출고가 가능할 수 있으나, 품목 및 사양에 따라 주문 대응이 필요한 경우도 있습니다.
정확한 견적 및 납기 안내를 위해서는 명판 및 요청 부품 정보 확인이 필요합니다.
정확한 견적 및 부품 호환 검토를 위해 아래 정보를 함께 전달해 주세요.
