현대일렉트릭 방폭형 전동기

방폭형 전동기 제품 개요

현대일렉트릭 방폭형 전동기는 가스 및 분진 위험지역에 적용되는 산업용 삼상유도전동기로,
폭발성 분위기에서 안전한 운전을 위해 국제 방폭 규격에 따라 설계·제작되는 제품군입니다.

Zone 1 및 Zone 2 환경에 대응하며, IECEx·ATEX·KCs 등 국내외 인증 기준을 고려한 사양으로 공급됩니다.
또한 IE3 프리미엄 효율 설계를 기반으로 장시간 연속 운전 환경에서 안정성과 에너지 절감을 함께 고려할 수 있도록 구성됩니다.



방폭 구조 및 종류

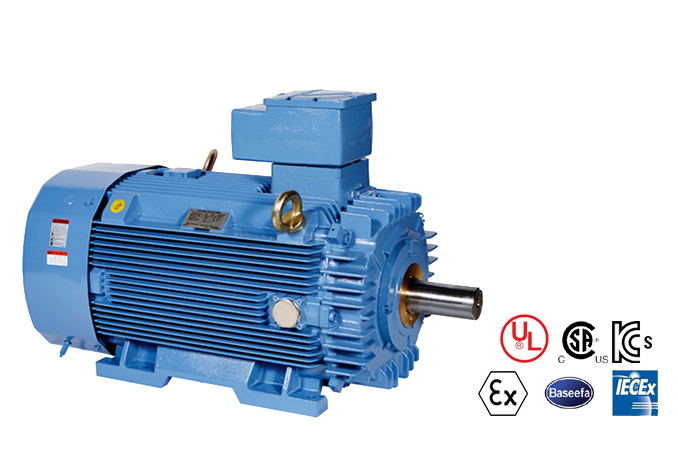

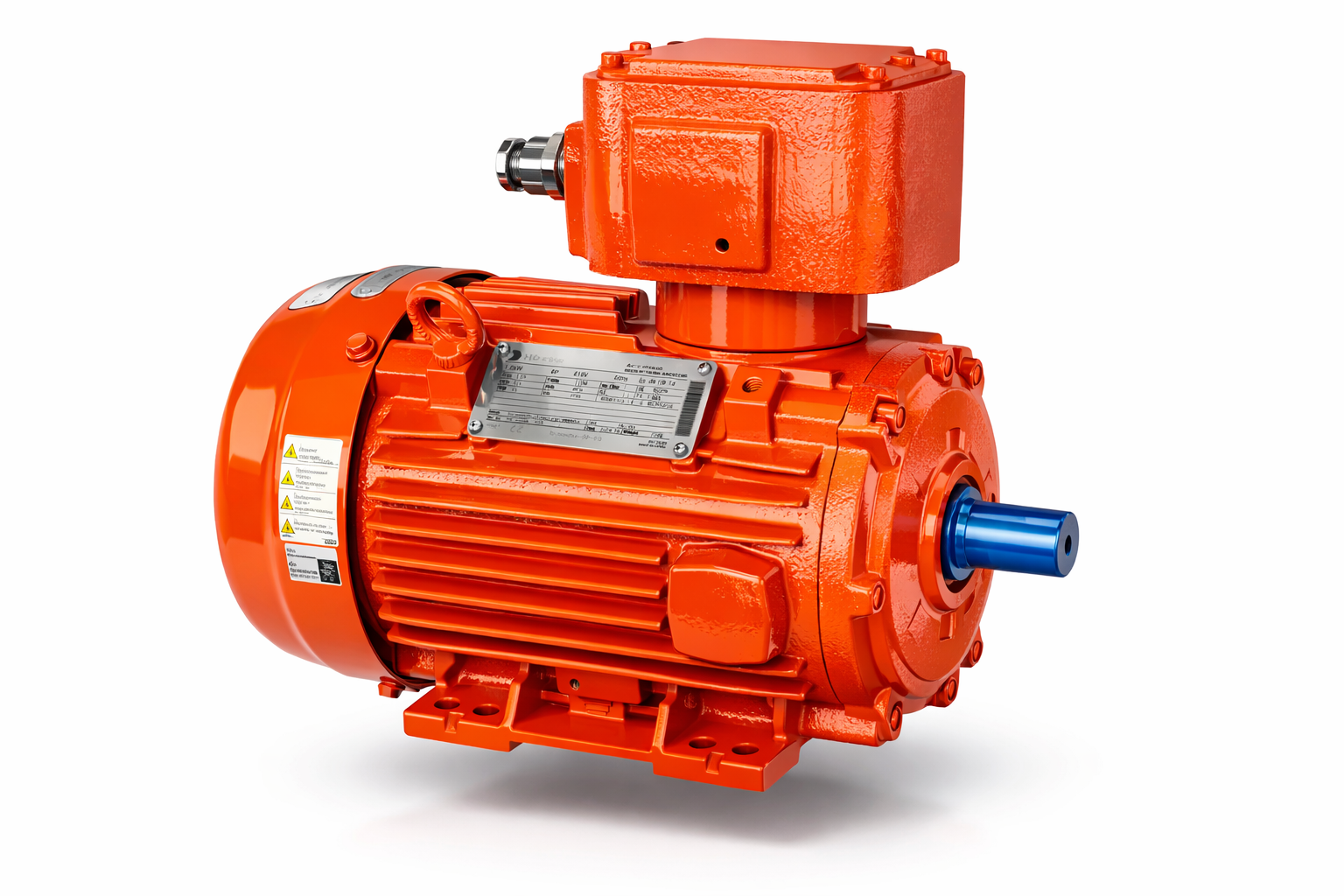

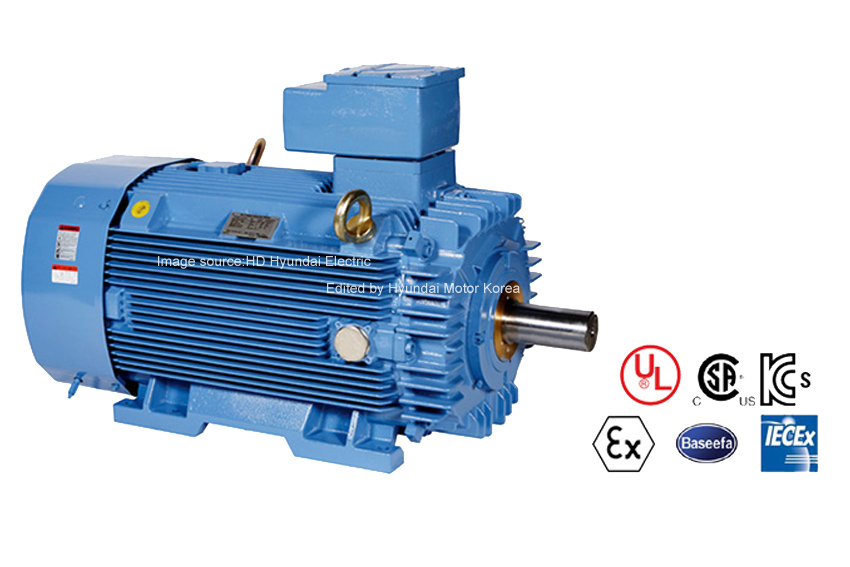

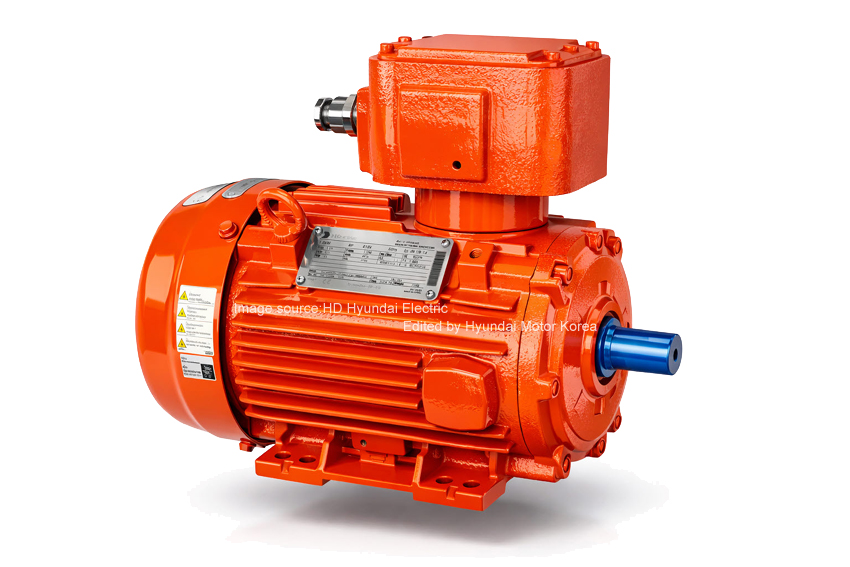

Ex d · Ex db 내압방폭형

내압방폭형(Ex d/Ex db) 전동기는 Zone 1 및 Zone 2 지역에 설치 가능한 방폭 전동기로,
전동기 내부에서 폭발이 발생하더라도 외부로 확산되지 않도록 설계된 밀폐형 내압 구조입니다.
가스 그룹 IIB 및 온도 등급 T4 조건에 적합하며,
정유·석유화학 플랜트, 도장 설비, 가연성 가스 배관, 밸브 스테이션, 가스보일러실 등 폭발 위험 환경에 적용됩니다.

IECEx·ATEX·KCs 인증 대응이 가능하며,
IE3 고효율 설계를 기반으로 장시간 운전 시에도 안정성과 에너지 절감을 함께 고려할 수 있습니다.

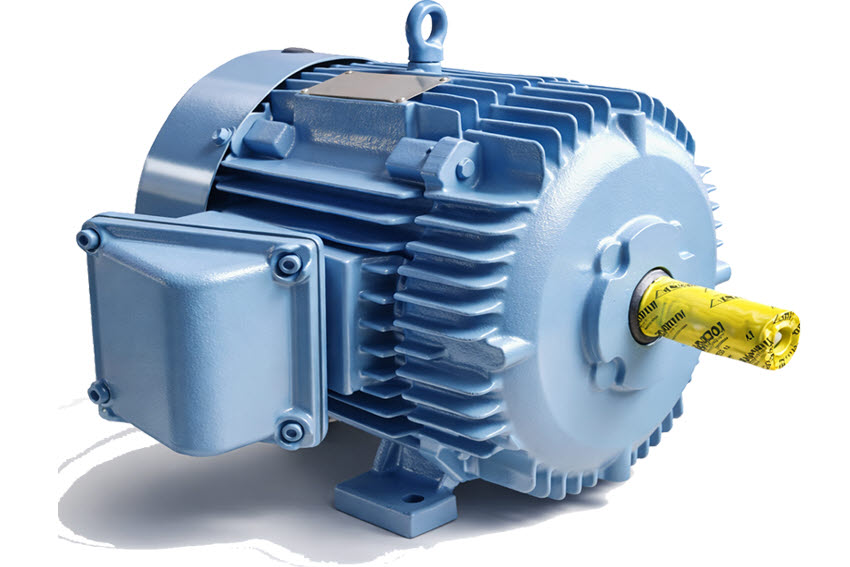

Ex eb 안전증 방폭형

안전증 방폭형 전동기(Ex eb 구조)는 인화성 가스 및 분진 등 폭발 위험이 존재하는 산업 환경에서
전기 스파크 발생 가능성과 고온 부품의 노출을 구조적으로 억제하여 화재 및 폭발 위험을 낮추도록 설계된 방폭형 전동기입니다.

IECEx·ATEX·KCs 인증 대응이 가능하며,
석유화학, 제약공장, 위험물 저장소, 분진 처리 설비, 가스 시설 등 다양한 산업 현장에 적용됩니다.

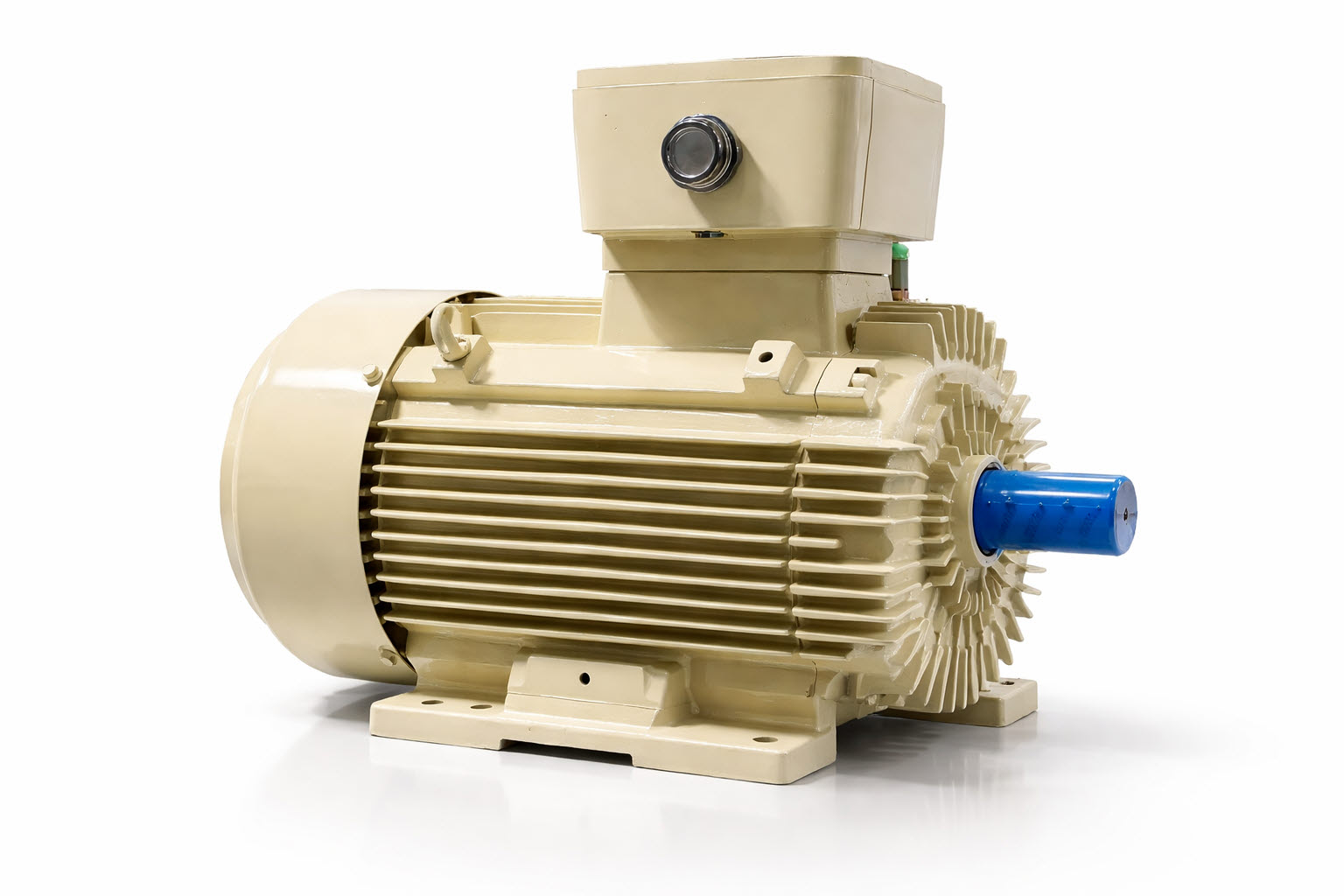

Ex d · Ex db IIC 수소 방폭형

수소가스 위험지역(IIC)에 적용 가능한 방폭형 삼상유도전동기로,
IE3 프리미엄 효율 설계를 적용하여 에너지 절감과 운전 안정성을 함께 고려합니다.
IECEx·ATEX·KCs 인증 대응이 가능하며, 수소플랜트, 수소충전소, 화학·정유, 발전/플랜트 설비 등 연속 운전 환경에 적합합니다.

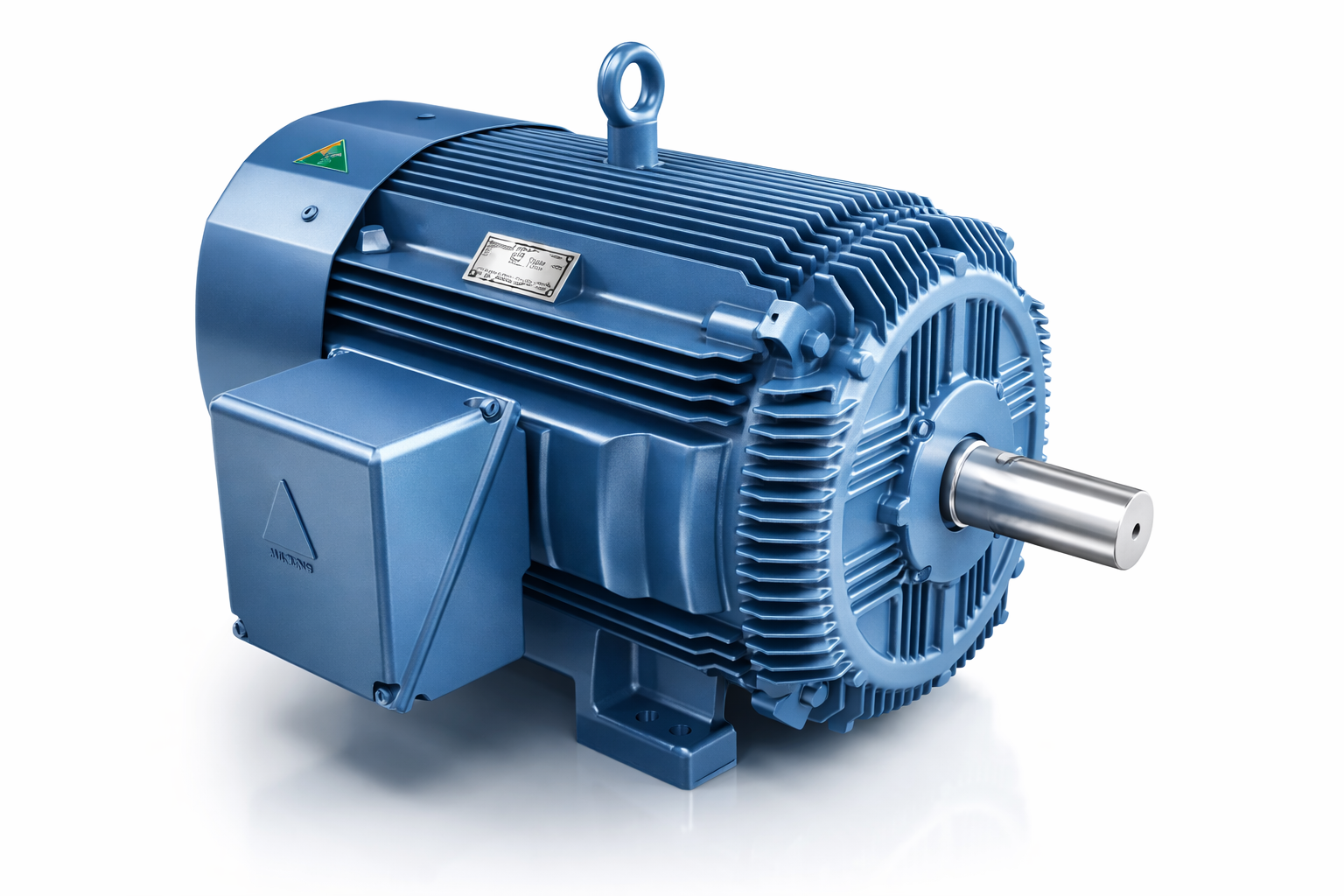

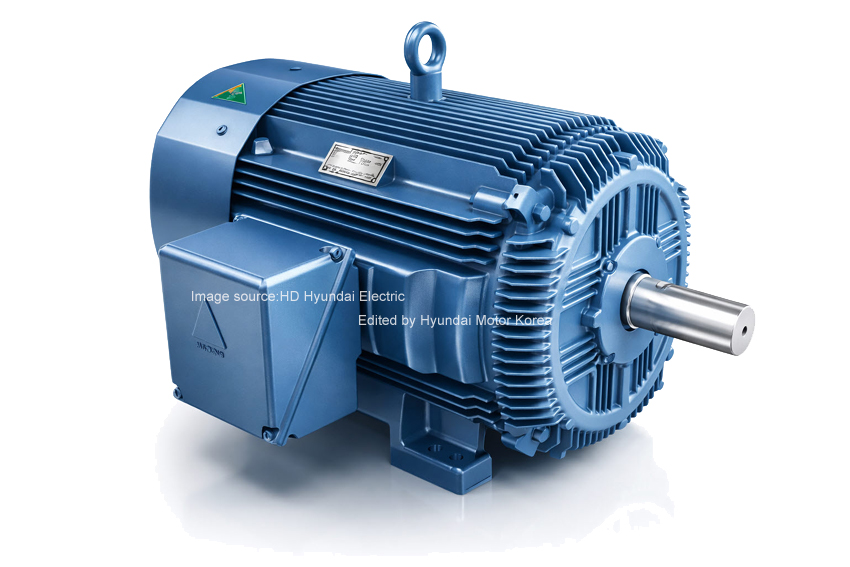

Ex ec 비점화 방폭형 (구 Ex nA)

비점화 방폭형(Ex ec)은 Zone 2 환경에서 정상 운전 시 아크·스파크·과열에 의한 점화를 방지하도록 설계된 방폭형 전동기입니다.
과거에는 Ex nA(Non-sparking)로 표기되었으며, IEC 60079 표준 개정에 따라 현재는 Ex ec로 통합 표기됩니다.

현대일렉트릭 IE3 프리미엄 효율 설계를 채택하여 전력비 절감과 장시간 운전 신뢰성을 고려할 수 있으며,
KCs·IECEx·ATEX 인증 대응이 가능해 다양한 산업 프로젝트에 적용됩니다.

주요 적용 분야: 펌프, 송풍기, 공조설비, 컴프레서 등 Zone 2 환경 산업 전반에 적합합니다.



적용 산업 분야

• 정유 및 석유화학 플랜트
• 가스 생산 및 저장 설비
• LNG 및 수소 플랜트
• 화학 공정 설비
• 도장 설비 및 분진 환경
• 발전/플랜트 설비 위험구역

설치 형태 및 운전 조건

■ 설치 형태

• B3 수평형 베이스
• B5 플랜지 부착형
• B35 베이스 및 플랜지 조합형
• V1 수직 설치형

■ 전압 및 주파수 조건

• 국내 표준 주파수: 60Hz 기준
• 수출 사양: 50Hz / 60Hz 제작 대응
• 기본 전압: 220V, 380V, 440V
• 현장 전원 규격에 따른 특수 전압(200V, 400V, 415V, 460V 등) 제작 가능

■ 기동 및 운전 방식

• 직입기동(DOL)
• 와이-델타 기동(Star-Delta)
• 인버터 기동(VFD)
• 인버터 운전 적용 여부 및 운전 범위는 모델별 사양 확인이 필요합니다.

인증 및 기술 사양

• 인증 대응: IECEx, ATEX, KCs (사양별 상이)
• 위험지역: Zone 1 / Zone 2 (현장 조건에 따라 적용 구조 상이)
• 가스 그룹: IIB / IIC (현장 조건에 따라 적용 사양 상이)
• 온도 등급: T1~T6 (요구 조건에 따라 적용)
• IP 보호등급: 사양별 적용 (현장 조건에 따라 협의)

공급 방식 안내

방폭형 전동기는 위험지역 등급(Zone), 가스 그룹, 온도 등급, 전압·주파수 조건 등 현장 요구 사양에 따라 구성이 달라지는 특수 산업용 제품입니다.

본 제품은 모든 사양이 주문 제작으로 공급되며, 일부 사양은 재고가 있을 수 있으나 재고를 상시 보유하지 않습니다.
정확한 견적 및 납기 안내를 위해서는 설치 환경 및 요구 인증 조건을 포함한 사양 확인이 필요합니다.
