현대모터 전문기업현대모터코리아 ELECTRIC MOTOR & Repairing Service.

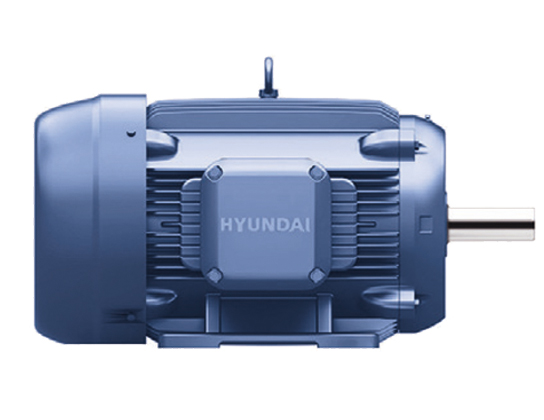

현대일렉트릭 22kW 전동기(30HP 모터)는 IE3 등급의 고효율 저압 삼상 유도전동기로,
펌프·송풍기·컴프레셔·집진기 등 산업 현장에서 가장 널리 사용되는 표준 산업용 모터 제품군입니다. 국내 공급은 물론 해외 수출에도 대응이 가능합니다.
산업 현장에서 가장 많이 사용되는 사양은 22kW 4P 380V 60Hz B3 전동기이며,
해당 조건의 현대일렉트릭 전동기 모델은 PO22TC276입니다.
본 22kW 모터는 F종 절연(B종 온도상승) 설계 기준의
TEFC(Totally Enclosed Fan Cooling) 구조 저압 삼상 유도전동기이며,
직입기동(DOL), 와이델타기동(Y-Δ), 인버터 구동(VFD) 조건에 대응 가능합니다.
KS 및 IEC 기반 설계 제품군이며, 프로젝트 요구에 따라 인증/기술문서 대응이 가능하며,
필요 시 CE, UL, CSA, ATEX, JEC 등 해외 인증 대응도 가능합니다.
Availability:In Stock
현대일렉트릭 22kW 모터는 IE3 프리미엄 효율 등급의 저압 삼상 유도전동기로, 산업 설비의 연속 운전 조건에서 효율 향상과 안정적인 구동 성능을 함께 고려해 적용할 수 있는 제품군입니다.
본 제품군은 전압, 극수, 설치형태에 따라 다양한 세부 모델로 구성되며, 현장 조건에 맞는 사양 선택이 중요합니다. 대표 모델인 PO22TC276은 4P 380V 기준으로 180M 프레임이 적용되며 43.6A의 정격 전류와 12.1kg·m의 정격 토크 성능을 제공합니다.
전체 모델번호 및 세부 규격은 상단의 추가정보 탭에서 확인하실 수 있으며, 실제 공급 가능 모델과 견적은 전압, 극수, 설치형태, 옵션 조건 확인 후 빠르게 안내해 드립니다.
본 사양표는 IEC 60034-30-1 및 KS C 4202 규격을 준수하는 현대일렉트릭 22kW(30HP) IE3 프리미엄 효율 전동기의 기술 데이터입니다.
※ 아래 사양표의 수치는 표준 시험 환경 기준이며, 실제 현장의 전압 변동 및 부하 조건에 따라 정격 전류 등 일부 값은 차이가 발생할 수 있습니다.
| 출력(kW) | 극수(P) | 프레임 | 회전수(RPM) | 효율 (IE3 %) | 역률(Cosφ) | 정격전류 (A) | 정격토크(kg·m) | 중량(kg) | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 100% | 75% | 50% | 220V | 380V | 440V | |||||||
| 22 | 2P | 180M | 3560 | 91.7 | 91.9 | 90.6 | 0.895 | 70.3 | 40.7 | 35.2 | 6.0 | 162 |
| 22 | 4P | 180M | 1775 | 93.6 | 93.4 | 92.4 | 0.820 | 75.2 | 43.6 | 37.6 | 12.1 | 162 |
| 22 | 6P | 180L | 1175 | 93.0 | 92.1 | 90.0 | 0.790 | 78.6 | 45.5 | 39.3 | 18.2 | 186 |
* 상세 모델 코드: 2P(PO22TC176), 4P(PO22TC276), 6P(PO22TC376) 기준 (380V 사양)
22kW 전동기는 사양 및 조건에 따라 공급 모델과 견적이 달라집니다. 공식 쇼핑몰에서 다양한 모델별 사양과 재고 및 납기까지 빠르게 문의하실 수 있습니다.
현대 22kW 모터 PO22TC276 모델은 180M 프레임이며, 4P 기준으로 43.6A의 정격 전류와 12.1kg·m의 정격 토크를 갖춘 대표 사양입니다.
특히 4P 모델은 93.6%의 정격 효율을 유지하여 에너지 절감 효과가 우수하며, 산업용 펌프, 송풍기, 블로워, 압축기 등 일반 산업 설비의 회전 구동 조건에 폭넓게 적용됩니다. 6P(180L) 모델은 저속 운전과 높은 토크가 필요한 파쇄기, 분쇄기, 교반기 계열 설비에 적합합니다.

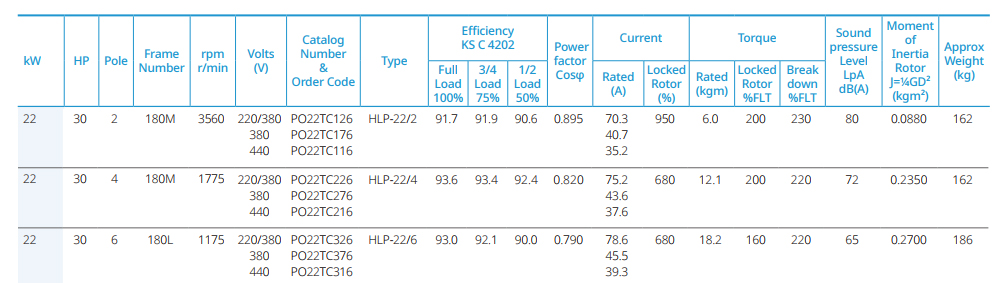

참고: 위 이미지는 현대일렉트릭 저압 삼상 유도전동기 공식 카탈로그의 22kW IE3 기술 사양 발췌본입니다.
전동기 선정 시 수치 오차를 방지하기 위해 공식 카탈로그 데이터 또는 데이터시트를 함께 원본 사양과 대조 확인하시기 바랍니다.
현장 교체 및 신규 설계 시 PO22TC276 모델명을 말씀해 주세요.
재고 확인 및 기술 지원을 가장 빠르게 받으실 수 있습니다.
발전설비, 플랜트 설비, 공조설비, 냉각설비, 송풍기, 급수펌프, 소화전펌프, 산업용펌프, 에어컴프레셔, 압축기, 파쇄기, 분쇄기 등 산업 전반에 필요한 회전 동력으로 적용됩니다.
| 유체 이송 | 급수펌프, 소화전펌프, 산업용펌프, 순환펌프 |
|---|---|
| 공기/가스 | 송풍기, 블로워, 에어컴프레셔, 압축기 |
| 설비/플랜트 | 플랜트 설비, 발전설비, 공조설비, 냉각설비 |
| 고부하 장비 | 파쇄기, 분쇄기 등 고부하 회전 장비 |
| 전압 | 220/380V, 380V, 440V 기본 적용 (그 외 전압은 별도 제작) |
|---|---|
| 주파수 | 60Hz(기본) / 50Hz(수출용 대응) |
| 극수 | 2P 3600RPM / 4P 1800RPM / 6P 1200RPM |

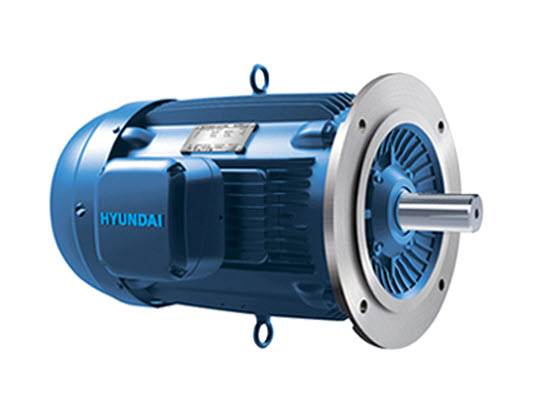

| 설치형태 | B3 / B5 / B35 / V1 등 |
| 기동 방식 | 직입기동 / 와이델타 기동 / 인버터 구동 |
| 치수 확인 | 프레임·축 규격 및 설치부 치수 확인 |
전압, 극수, 설치형태, 옵션 여부에 따라 달라집니다. 정확한 견적은 사양 확인 후 안내드리며, 실제 공급 모델 및 가격 확인은 공식 쇼핑몰 상품페이지에서 가장 빠르게 가능합니다.
대부분의 표준 모델은 상시 재고를 확보하고 있어 빠른 출고가 가능하며, 일부 사양은 주문생산으로 공급됩니다.
주문생산형 모델은 사양 및 옵션에 따라 납기일이 달라질 수 있으며, 일반적으로 발주일 또는 최종 사양 확정일 기준으로 약 2개월의 제작 기간이 소요됩니다.
IE3와 IE2 모델 간 설치부(베이스/축 규격 등) 호환성에 대한 정보는 제품 사양 관련 카테고리에서 확인하실 수 있습니다.
배송은 경동/대신화물, 용달, 퀵서비스 등 다양한 방식으로 제공되며, 일부 제품은 자체배송도 가능합니다.
권선온도센서(W.T.D), 베어링온도센서(R.T.D), 히터 등 요청 시 제작 시 반영 가능합니다.
네. 당사 보유 표준 사양 외에도 고객 요구에 맞춘 비규격 사양 또는 특수 제작 모델에 현대모터코리아는 정확하고 꼼꼼하게 대응하고 있기에 믿고 주문하셔도 됩니다.
네. 요청 시 당사 구매 고객에 한해 제품과 함께 제공합니다.
네. CE, UL, CSA, ATEX, JEC 등의 해외 인증 대응도 가능합니다.
요청 시 설치 지원 및 시운전 안내 서비스도 유상으로 제공 가능합니다.
가능합니다. 상호 우호적인 거래 관계 유지를 위해 계약 계약서 작성을 원칙으로 하고 있습니다.
예. 일반 기업은 물론, 국내외 발전소(한국남동발전, 서부발전, 중부발전 등), 공기업, 대기업과 현재도 지속적으로 거래 중입니다.
국내 배송은 기본적으로 파레트 또는 박스 포장으로 출고되며, 수출용 제품은 우든케이스(Wooden Case)와 방습제, 비닐 밀봉포장 등으로 안전하게 출고됩니다.
네. 권선교체, 베어링교체, 오버홀 등 서비스/A/S 항목에 대해 별도 상담 후 대응 가능합니다.
정확한 사양 확인과 빠른 견적 안내를 위해 명판사진 또는 사양서 제공을 권장드립니다.
22kW 전동기는 사양 및 조건에 따라 공급 모델과 견적이 달라집니다.
현대모터코리아 공식 쇼핑몰에서 사양 및 조건에 따른 모델들을 빠르게 확인하실 수 있습니다.
공식 쇼핑몰에서 다양한 모델별 사양과 재고 및 납기까지 빠르게 문의하실 수 있습니다.
