현대일렉트릭 모터 플랜지 (Flange)
현대모터 부품 – B5 / B3B5 / B14 / V1 설치형 플랜지

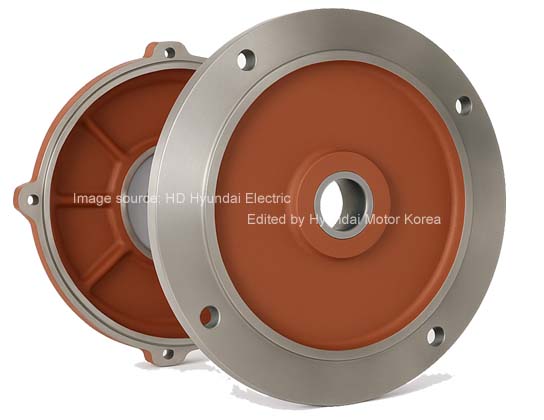

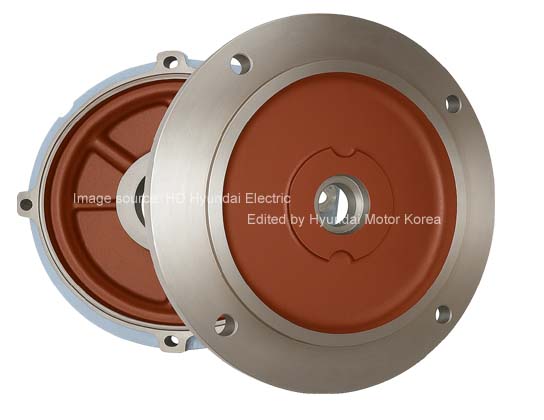

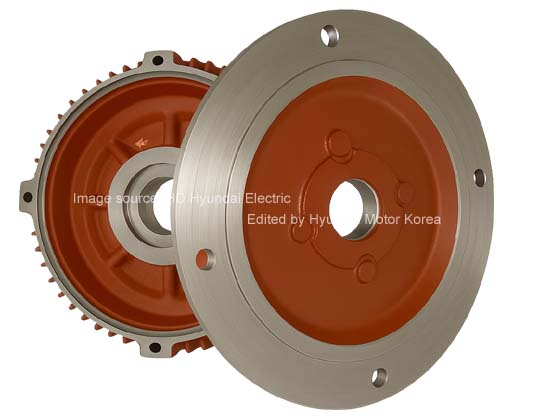

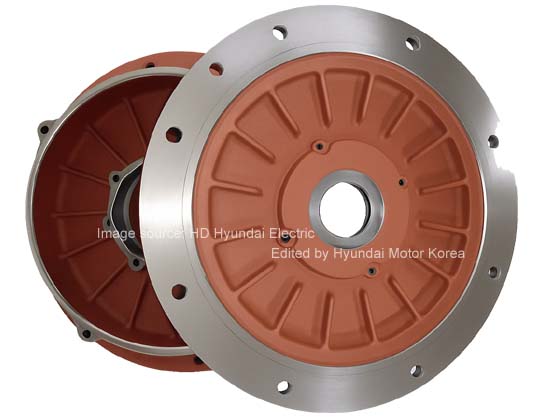

현대일렉트릭 모터 플랜지(Flange)는 전동기를 펌프, 송풍기, 감속기 등 장비에 직접 체결하기 위한 구조 부품으로,
축 중심 정렬(Centering)을 유지하고 진동을 최소화하는 핵심 요소입니다.
플랜지는 부하측(Drive End)에 적용되며, 장비와 전동기를 일체화하여 안정적인 구동을 가능하게 합니다.
특히 파일럿(인로, Pilot Fit) 구조를 통해 정밀한 위치 정렬이 이루어지며, 정렬 불량 발생 시 진동, 소음, 베어링 수명 저하의 원인이 될 수 있습니다.
고강도 주물 재질로 제작되어 운전 중 발생하는 하중과 진동을 견디도록 설계되며,
현대일렉트릭 IE1, IE2, IE3 전동기 및 방폭형 모터 라인업에 따라 적용 사양이 달라질 수 있습니다.
현대 모터 플랜지 주요 사양
| 대응 프레임 | 80 ~ 280 프레임 구간 대응 (대형 및 특수 사양 별도 제작) |
|---|---|
| 적용 전동기 | IE1 / IE2 / IE3 전폐형(TEFC) 및 방폭형 전동기 |
| 적용 구조 | 장비 직결 체결, 축 정렬 유지, 진동 억제 |
| 제작 재질 | 주물(Cast Iron) 기본 |
| 적용 위치 | 부하측(Drive End) 플랜지 체결부 |
| 주요 기능 | 장비 체결, 축 중심 유지, 진동 억제, 정밀 정렬, 안정적인 운전 확보 |
※ 규격 확인 및 주문 가이드
플랜지는 프레임 및 설치형태에 따라 규격이 달라지므로, 정확한 확인이 필요합니다.
- 전동기 명판 사진: 프레임(Frame) 및 형식(Type) 확인

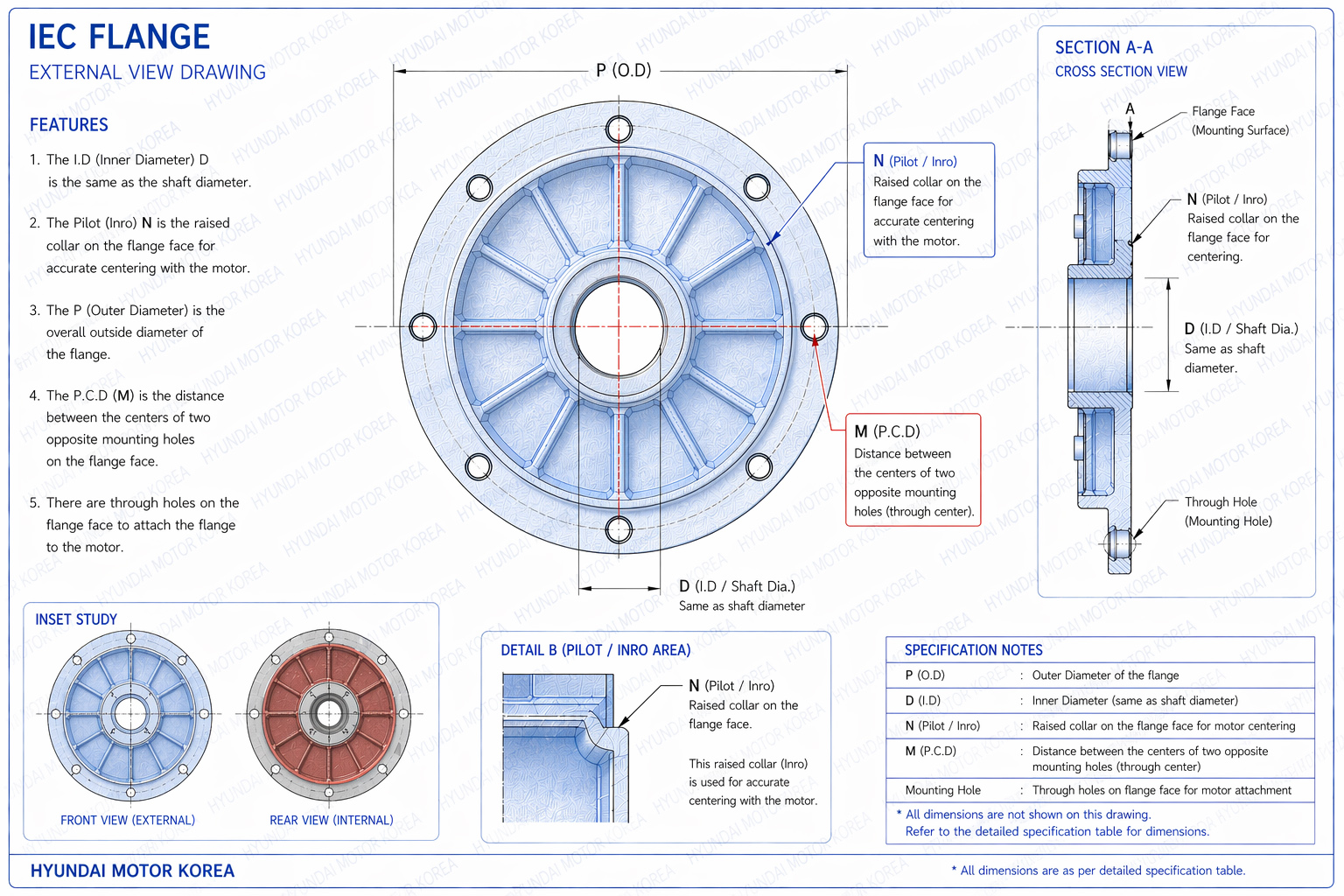

- 플랜지 사진: 플랜지 형상, P.C.D(취부 홀 간격) 확인
- 설치 형태: B5 / B3B5 / B14 여부 확인
