모터 명판 보는법과 전동기 사양 확인 방법, 신규 구매·교체 체크리스트 포함

모터 명판은 전동기의 출력, 전압, 전류, 회전수, 극수, 프레임, 절연등급, 보호등급 등 주요 사양이 표시된 정보판입니다. 산업 현장에서 기존 모터를 교체하거나 고장 원인을 점검할 때 가장 먼저 확인해야 하는 기준 자료입니다.

특히 기존 전동기를 동일 사양 또는 IE3 고효율 전동기로 대체할 때는 명판에 표시된 정보만 정확히 확인해도 잘못된 제품 선정, 전압 불일치, 회전수 차이, 설치 치수 오류를 상당 부분 예방할 수 있습니다.

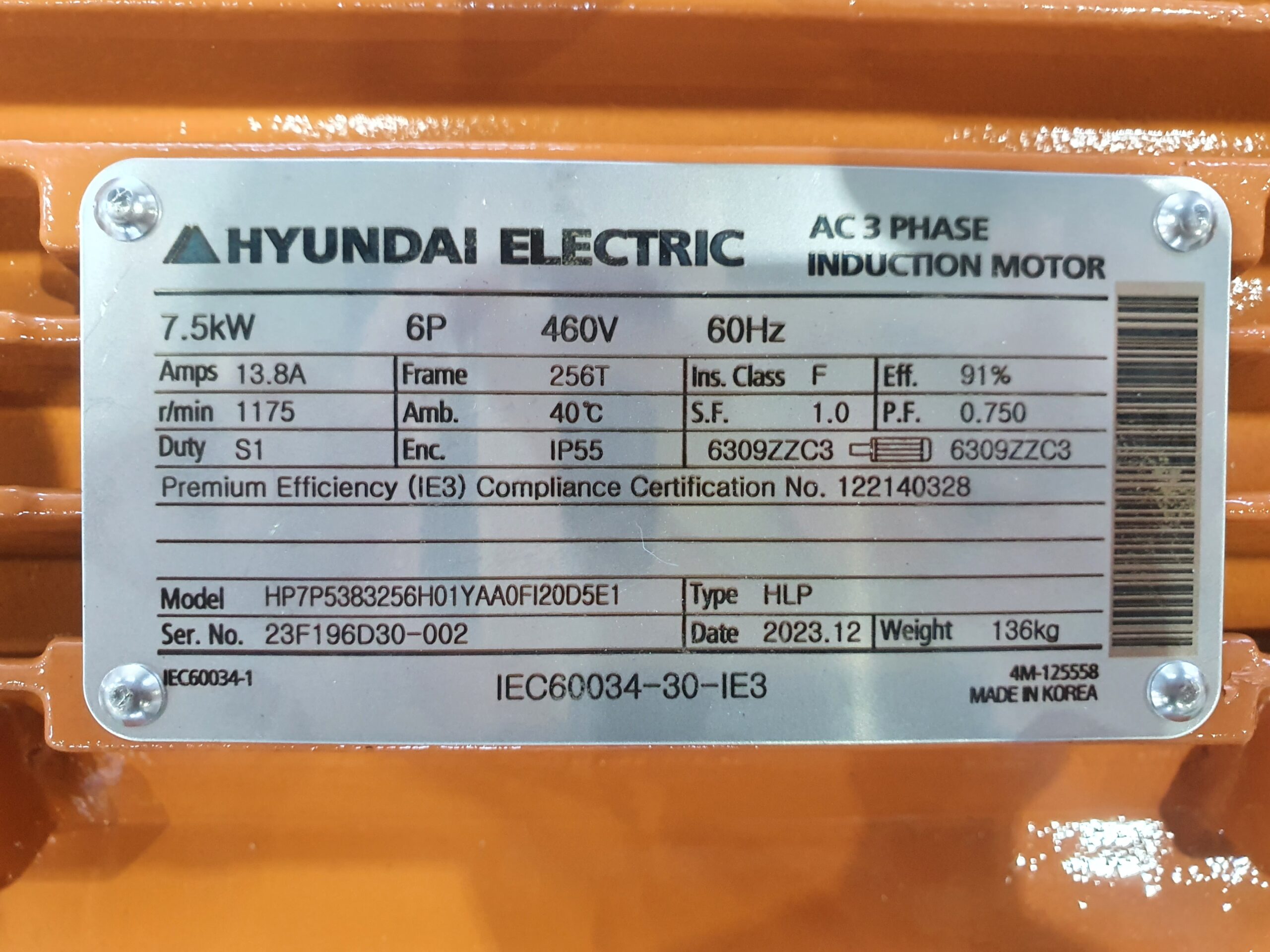

모터 명판에는 출력, 전압, 전류, 주파수, RPM, 프레임, 절연등급, 보호등급 등 전동기 선정과 교체에 필요한 핵심 정보가 표시됩니다.

전동기 명판을 확인해야 하는 이유

모터 명판에서 가장 먼저 확인해야 하는 항목

출력(kW)과 HP 읽는 방법

명판의 출력은 전동기 선정에서 가장 먼저 확인하는 항목입니다. 국내 산업용 전동기에서는 kW 표기를 중심으로 사용하며, 일부 현장에서는 HP를 함께 확인하기도 합니다.

출력이 동일하더라도 극수, 프레임, 전압, 설치형태에 따라 실제 적용 모델은 달라질 수 있습니다.

전압(V)·전류(A)·주파수(Hz) 확인 방법

모터 명판의 전압과 전류는 전기 결선, 차단기 선정, 인버터 적용, 과부하 점검에 필요한 핵심 정보입니다. 전압이 맞지 않으면 기동 불량, 과열, 토크 부족, 권선 손상 등의 문제가 발생할 수 있습니다.

국내 산업 현장은 일반적으로 220V, 380V, 440V를 사용하며 주파수는 60Hz가 표준입니다. 사용 환경의 전압과 모터의 정격 전압이 일치하지 않으면 모터 소손의 원인이 되므로 주의가 필요합니다.

• 전압이 낮으면 토크 부족과 전류 증가가 발생할 수 있습니다.
• 전압이 높으면 절연 스트레스와 과열 위험이 증가할 수 있습니다.
• 정격 전류는 과부하 판단과 보호기기 선정 기준으로 활용됩니다.
• 인버터 사용 시 모터 정격 전류와 인버터 출력 정격을 함께 확인해야 합니다.

RPM과 극수(Pole) 확인 방법

전동기 명판의 RPM은 모터가 정격 주파수에서 회전하는 속도를 의미합니다. 극수가 달라지면 회전수가 달라지므로, 기존 장비 교체 시 반드시 확인해야 합니다.

프레임(Frame) 규격 확인 방법

프레임은 전동기의 설치 치수와 외형 규격을 나타냅니다. 같은 출력이라도 프레임이 다르면 베이스 홀, 축 높이, 축경, 축 길이가 달라질 수 있습니다.

• 기존 모터의 프레임 번호 확인
• 축경과 축 길이 확인
• 베이스 홀 간격 확인
• 플랜지 유무 및 플랜지 치수 확인
• 단자박스 위치와 케이블 인입 방향 확인

전동기 교체 문의 시 명판사진과 함께 전동기 실물사진, 설치부 사진을 함께 보내주시면 호환 여부를 더 빠르게 검토할 수 있습니다.

전체 kW 라인업의 프레임별 상세 치수는 현대일렉트릭 전동기 프레임 규격표 전체 라인업에서 확인하실 수 있습니다.

설치형태(B3·B5·B35 등) 확인 방법

전동기 설치형태는 모터를 바닥에 고정하는 방식(B3)인지, 플랜지로 직결하는 방식(B5)인지, 두 방식을 함께 갖춘 조합형(B35)인지를 구분하는 사양입니다. 산업 현장에서는 일반적으로 B3 수평형 베이스와 B35 조합형이 가장 많이 사용됩니다.

B3 수평형 베이스

B5 플랜지형

B35 조합형

설치형태별 구성과 사양은 HD현대일렉트릭 IE3 전동기 설치형태 및 사양에서 확인하실 수 있습니다.

IE3 효율등급 확인 방법

IE3는 산업용 전동기의 효율 등급 중 하나로, 기존 IE2 전동기를 대체하거나 신규 설비에 적용할 때 자주 검토되는 고효율 전동기 등급입니다.

명판에 IE3, Premium Efficiency, 고효율 등의 표기가 있는지 확인하고, 기존 전동기가 IE1 또는 IE2인 경우에는 IE3 전동기 대체 시 설치 치수와 운전 조건을 함께 검토해야 합니다.

현재 국내에서는 0.75kW 이상의 삼상유도전동기에 대해 IE3(프리미엄 효율) 등급 적용이 의무화되어 있습니다. 관련 근거는 산업통상부 효율관리제도 안내에서 확인할 수 있습니다.

기존 전동기 교체·신규 구매 시 반드시 확인해야 하는 항목

전동기 사양을 미리 정확히 확인하면 오발주와 재작업 없이 교체·신규 구매를 진행할 수 있습니다.

명판이 없거나 훼손된 경우 대처 방법

오래된 전동기는 명판이 훼손되거나 일부 정보가 보이지 않는 경우가 있습니다. 이 경우에는 명판 정보만으로 판단하기 어렵기 때문에 전동기 실물과 설치 상태를 함께 확인해야 합니다.

• 전동기 전체 외관 사진
• 명판 잔존 정보 사진
• 축 부분 사진
• 베이스 또는 플랜지 설치부 사진
• 단자박스 내부 결선 사진
• 기존 설비명 또는 부하기기 정보

기존 모터가 단종되었거나 동일 모델 확인이 어려운 경우에도, 출력, 전압, RPM, 프레임, 설치 치수를 기준으로 대체 가능 사양을 검토할 수 있습니다.

명판이 아예 없다면 → 모터 명판이 없거나 심하게 훼손된 경우 확인 방법 자세히 보기

모터 명판 확인 후 문의 시 필요한 자료
