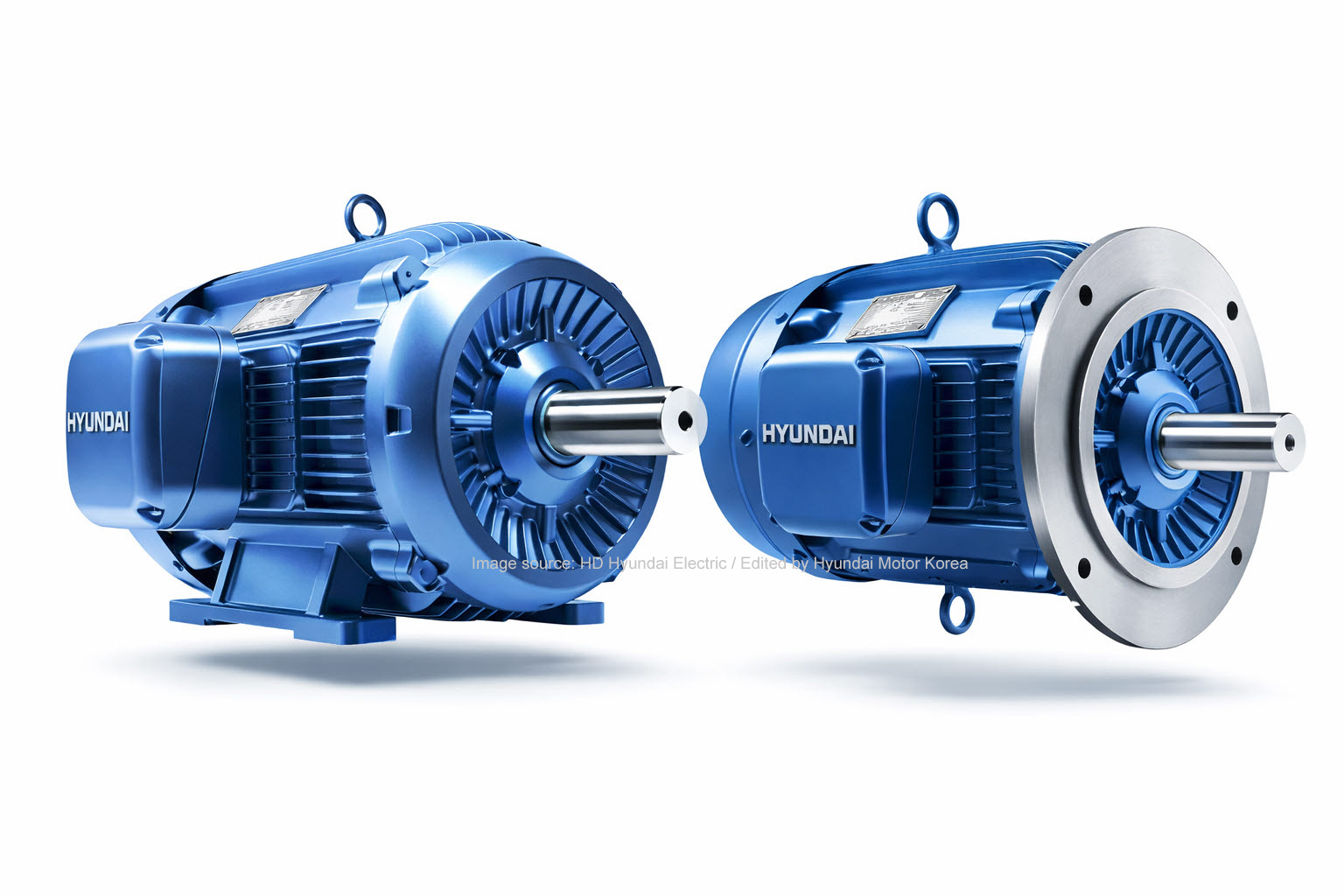

현대일렉트릭 IE3 저압 삼상 유도전동기

산업용 전동기의 효율과 내구성은 설비의 생산성과 운영 비용에 직접적인 영향을 미칩니다.

현대일렉트릭 저압 전동기는 프리미엄 효율 등급(IE3)을 기반으로 국내 규격(KS) 및 국제 규격(IEC)을 충족하도록 설계된 산업용 전동기 제품군입니다.

표준화된 구조 설계와 효율 기준 적용을 통해 산업 설비 환경에서의 안정적인 운전과 에너지 효율 향상을 고려하였습니다.

효율 개선 효과는 부하 조건, 운전 시간, 적용 환경에 따라 달라질 수 있습니다.

IE3 효율 기준을 충족하기 위해 적용된 현대일렉트릭 저압 전동기의 설계 및 구성 특징을 정리한 내용입니다.

1. 효율 기준에 따른 설계

• IEC 60034-30-1 기준 IE3 프리미엄효율 등급 충족
• 연속 운전(S1 Duty) 조건을 고려한 설계 기준 적용
• 산업 설비 적용을 전제로 한 F종 절연 시스템 적용

에너지 효율 등급 비교 (참고)

효율 기준은 IEC 60034-30-1에서 출력, 극수, 전기사양에 따라 상이하며, 아래 표는 이해를 위한 참고용입니다.

2. 국내외 규격 기반 제품 구성

• KS 규격 및 IEC 국제 규격 적용
• CE, UL, CSA 등 글로벌 인증 대응 가능
• 표준 프레임 및 설치 치수 적용
• 다양한 산업 설비와의 호환성 고려

3. 운용 및 유지 관리를 고려한 구조

• 표준화된 구조로 기존 설비 교체 대응 용이
• 진동 및 소음 저감을 고려한 구조 설계
• 절연 시스템 최적화를 통한 운전 신뢰성 확보

현대일렉트릭 IE3 전동기는 다음과 같은 산업 설비 전반에 적용됩니다.

• 산업용 기계, 펌프, 송풍기, 집진설비, 컴프레셔
• 자동화 설비, 컨베이어 시스템 등 물류·운송 설비
• 공조설비, 냉각설비, 송풍기, 소화전 펌프 등 건설·인프라 설비
• 화학 설비, 발전 설비, 플랜트 설비 등 특수 산업 환경

본 섹션은 현대일렉트릭 IE3 전동기 제품군에서 주로 사용되는 설치형태와 전압, 주파수, 운전 방식, 환경 조건 등 제품군 전반의 적용 범위를 정리한 안내입니다.

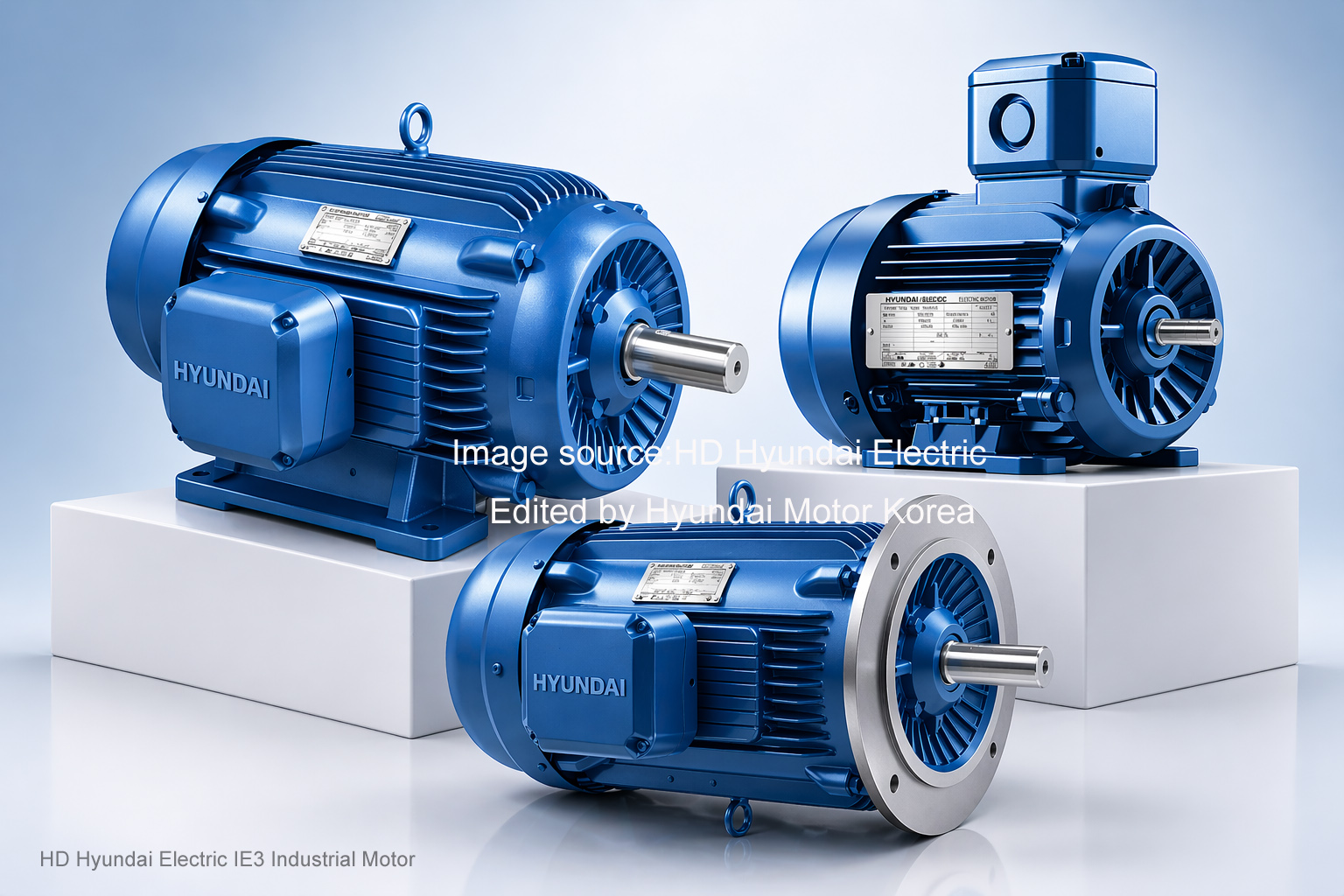

1. 대표 설치 형태

• B3 수평형 베이스
• B5 플랜지 부착형
• B3B5 수평형 베이스와 플랜지 조합형(IM B35)
• V1 수직 설치형

B3 수평형 베이스 전동기

HD현대일렉트릭 IE3 전동기의 B3 수평형 베이스형은 산업 현장에서 가장 널리 사용되는 표준 장착 방식입니다.

베이스 구조를 통해 기초면에 안정적으로 고정 설치되며, 펌프, 송풍기, 압축기, 기계설비 등 산업 전반에 폭넓게 적용됩니다.

B5 플랜지형 전동기

HD현대일렉트릭 IE3 전동기의 B5 플랜지 부착형은 부하기와 직접 체결되는 구조로 베이스 없이 설치되는 방식입니다.

펌프, 송풍기, 컴프레셔 등 장비 직결 구성이 필요한 산업 설비에 폭넓게 사용됩니다.

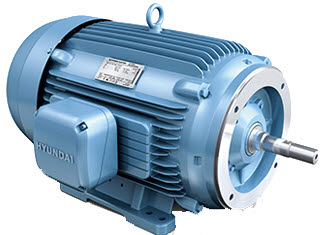

B35 베이스 + 플랜지

B35 설치형 전동기는 베이스 고정과 플랜지 체결을 동시에 사용하는 구조로 설치 안정성과 직결 구동 구성이 필요한 설비에 적합합니다.

산업용 기계, 플랜트 설비, 산업용 펌프, 블로워, 컴프레셔 라인 등에서 적용됩니다.

V1 수직형 옥외용

옥외 설비에 적용되는 수직 설치형 구조로 상부에서 부하기와 직접 연결되는 방식입니다.

DRIP COVER 적용을 통해 빗물 및 낙하물 유입을 방지할 수 있으며, 실외 설비 환경에 적합합니다.

2. 전압 및 주파수 조건

• 국내 표준 전압: 60Hz 기준
• 수출 사양: 50Hz / 60Hz 제작 대응
• 기본 전압: 220/380V, 380V, 440V
• 특수 전압 제작 가능: 200V, 400V, 415V, 460V 등

50Hz / 60Hz 수출용

해외 설비 전원 규격에 맞춘 주파수 대응 전동기로 50Hz 및 60Hz 조건에 맞춰 제작 공급됩니다.

중동, 동남아, 유럽(50Hz) 및 미주, 일부 아시아(60Hz) 현장 전원 환경에 맞춘 출력, 전압, 주파수 사양 협의 후 공급됩니다.

3. 기동 및 운전 방식

• 직입기동(DOL)
• 와이-델타 기동(Star-Delta)
• 인버터 기동(VFD)
• 부하 특성에 따른 사양 검토 필요

인버터 구동용

가변 주파수 운전(VFD)에 최적화된 전동기로 속도 제어 및 토크 제어가 필요한 설비에 적용됩니다.

정토오크 운전 0.06~60Hz, 정출력 운전 60~90Hz 범위 등 운전 조건은 시리즈에 따라 상이하며, HSD, HID, HVD 시리즈로 구성됩니다.

4. 현장 환경 조건

• 폭발 위험 구역 대응: 방폭 전동기 적용
• 해양 및 선박 환경 대응: 방습 및 내식 설계 필요

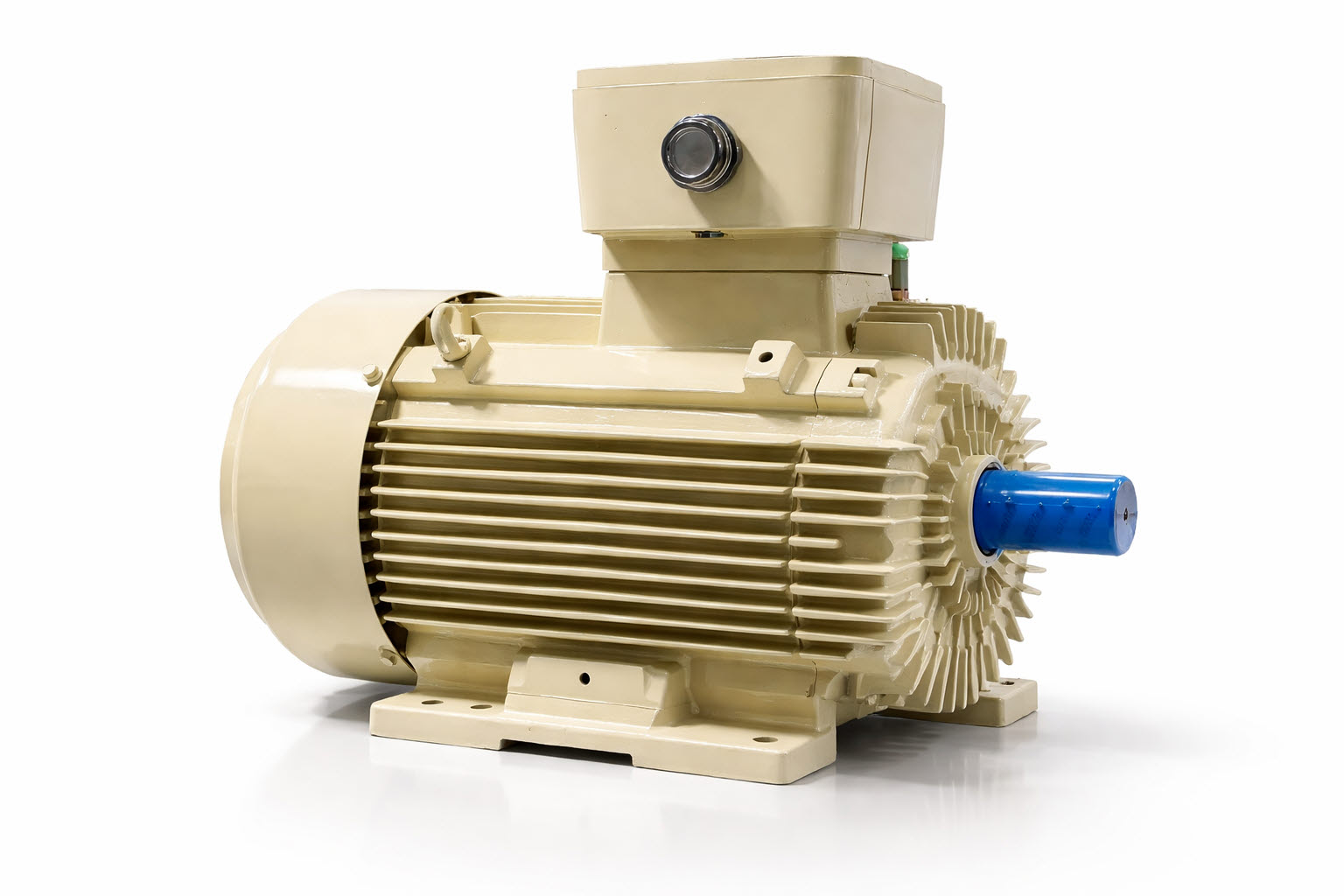

방폭 전동기

가연성 가스, 증기, 분진이 존재하는 위험 구역에서는 폭발 방지 구조가 적용된 전동기 사용이 요구됩니다.

현대일렉트릭 방폭 모터는 Ex d, Ex eb, Ex ec 구조에 대응하며 Zone 1 및 Zone 2 환경에 적용 가능한 사양으로 제작, 공급됩니다.

석유화학 플랜트, 정유 설비, 가스 처리 설비 등 폭발 위험 환경에 적합합니다.

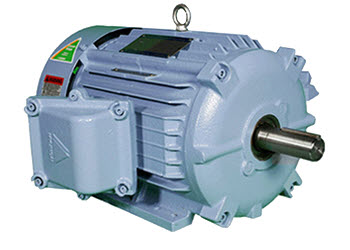

선박용 전동기

해양 환경은 염분, 습도, 진동 조건을 포함한 특수 환경으로 선박 펌프, 송풍기, 발전 보조설비, 갑판 장비 등에 적용됩니다.

방습 및 내식 설계와 선급 인증 대응이 요구되며, 현대일렉트릭 IE3 전동기는 KR, ABS, DNV, LR, BV, NK 인증 사양으로 공급 가능합니다.

현대일렉트릭 IE3 전동기는 0.75kW부터 200kW까지 다양한 출력 범위로 구성되어 있으며,
실제 제품 선택은 출력, 극수, 설치형태, 전압, 주파수, 옵션 조건을 함께 검토하는 것이 중요합니다.

출력별 라인업, 극수별 회전수, 설치형태 비교, 가격 및 카탈로그 안내는 별도의 전체 라인업 및 출력 선택 페이지에서 확인하실 수 있습니다.

구형 전동기 교체 또는 대체 모델 검토가 필요한 경우에도 전체 라인업 페이지에서 보다 체계적으로 확인하실 수 있습니다.

현대모터코리아는 HD현대일렉트릭 저압 삼상 유도전동기를 유통, 납품, 수출하는 전문기업입니다.

현장 전원, 설치 형태, 인증 요구 조건에 맞춘 사양 검토 및 대체 공급 상담을 지원하고 있습니다.

본 제품군은 주문 및 프로젝트 사양에 따라 구성이 달라질 수 있습니다. 정확한 견적 및 기술 검토를 위해 아래 정보를 함께 전달해 주세요.

• 명판 사진 또는 구매 사양서
• 전압 및 주파수(50Hz/60Hz), 출력, 극수
• 취부(예: B3/B5/B35/V1), 운전 조건(예: DOL/Star-Delta/VFD)
• 설치 환경(옥내/옥외), 요구 IP, 필요 인증/문서

메일 버튼이 동작하지 않으면 hemotor@naver.com 으로 메일을 보내주세요.

제품 카탈로그 및 기술 자료는 아래 링크에서 확인하실 수 있습니다.
